제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GE80ES
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 30-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
종류: |
스페리컬 플레인 베어링 |
소재: |
크롬 강철, 강철/강철 및 강철/PTFE 직물 소재 |
브랜드 이름: |
SFT |
적용: |
산업, 기계 |
패키지: |
단일 상자 또는 귀하의 요구 사항 |
밀봉: |
잔해 봉인 |
종류: |
스페리컬 플레인 베어링 |
소재: |
크롬 강철, 강철/강철 및 강철/PTFE 직물 소재 |
브랜드 이름: |
SFT |
적용: |
산업, 기계 |
패키지: |
단일 상자 또는 귀하의 요구 사항 |
밀봉: |
잔해 봉인 |

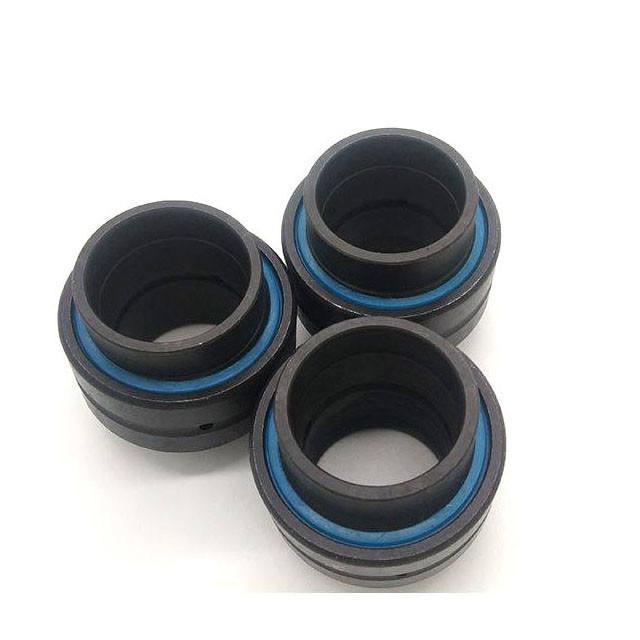

GE 시리즈 중국 공 관절 광선 구형 평면 베어링
라디얼의 제품 설명구형 평면 베어링:
방사형 구형 평면 베어링은 구형의 웅덩이 모양의 바깥 지름의 내부 반지와 그에 따라 구형이지만 웅덩이 모양의 내부 표면을 가진 외부 반지를 가지고 있습니다.그들의 설계는 특히 셰프와 하우징 사이의 정렬 움직임을 수용해야 하는 베어링 장치에 적합합니다, 또는 상대적으로 느린 슬라이딩 속도에서 흔들거나 반복적인 기울기 또는 회전 움직임이 가능해야 합니다.
유지보수를 필요로 하는 방사선 구형 평면 베어링은 슬라이딩 접촉 표면 조합 스틸-스틸을 가지고 있습니다. 이 슬라이딩 접촉 표면 조합을 가진 베어링은 정기적으로 재유유가 필요합니다..미끄러지는 표면의 높은 마모 저항은 이러한 베어링을 특히 대각 방향의 무거운 부하가 발생하는 베어링 장치에 적합합니다.충격 부하 또는 무거운 정적 부하를 수용해야 합니다.- 내면 고리의 양쪽에 고리 모양의 연장을 가진 베어링은 일반적으로 베어링 양쪽에 간격 수루가 배치되어있는 응용 용도로 사용됩니다.또는 수압 실린더의 베어링 장치에 특별히 설계되어 있습니다.
방사선구형 평면:
1) 특성: 방사선, 축적 부하 및 그 복합 부하를 견딜 수 있으며, 큰 부하 용량과 마모 저항, 마모 경화, 자기 정렬 및 자기 윤활성 특성을 가지고 있습니다.
2) 시리즈: 광선 구형 평면 베어링, 각 접촉 구형 평면 베어링, 구형 평면 추진 베어링, 막대 끝, 구형 결합 막대 끝.
| - 아니 | 모델 | 크기 (mm) | 로드 등급 |
무게 (kg) |
||||||||
| d | D | B | C | dk | r1 분 | r2 분 | α | 동적 | 정적 | |||
| (KN) | (KN) | |||||||||||
| 1 | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 8 | 16 | 84 | 0.027 |
| 2 | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 10 | 21 | 106 | 0.041 |
| 3 | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 9 | 30 | 146 | 0.066 |
| 4 | GE25ES 2RS | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | 0.119 |
| 5 | GE30ES 2RS | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | 0.153 |
| 6 | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 79 | 399 | 0.233 |
| 7 | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 99 | 495 | 0.306 |
| 8 | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 637 | 0.427 |
| 9 | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 0.546 |
| 10 | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 1.04 |
| 11 | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 1.55 |
| 12 | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 2.31 |
| 13 | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 2.75 |
| 14 | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 4.45 |
| 15 | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 4.82 |
| 16 | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 8.05 |
| 17 | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 11.02 |
| 18 | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 14.01 |
| 19 | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 18.65 |
| 20 | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 28.03 |
| 21 | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 35.51 |
| 22 | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 39.91 |
방사선 구형 평면 베어링은 모든 무거운 부하 장비에 적합하도록 설계되었습니다.
평면 베어링은 다양한 슬라이딩 접촉 표면을 충족시킬 수 있습니다.
철강/PTFE 복합재료 및 철강/PTFE 직물재료
생산 범위는 ID15mm에서 ID250mm까지
