제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: POS16
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
재료: |
크롬 스틸 |
포장: |
플라스틱 Tube+individual Box+carton |
애플리케이션: |
산업, 기계, 항공, 농업, 정확성 |
샘플: |
볼 조인트 로드 엔드를 위한 이용 가능한, 무료샘플 이용 가능한, 무료샘플 |
타입: |
봉 끝 |
사이즈: |
노말 크기 |
재료: |
크롬 스틸 |
포장: |
플라스틱 Tube+individual Box+carton |
애플리케이션: |
산업, 기계, 항공, 농업, 정확성 |
샘플: |
볼 조인트 로드 엔드를 위한 이용 가능한, 무료샘플 이용 가능한, 무료샘플 |
타입: |
봉 끝 |
사이즈: |
노말 크기 |

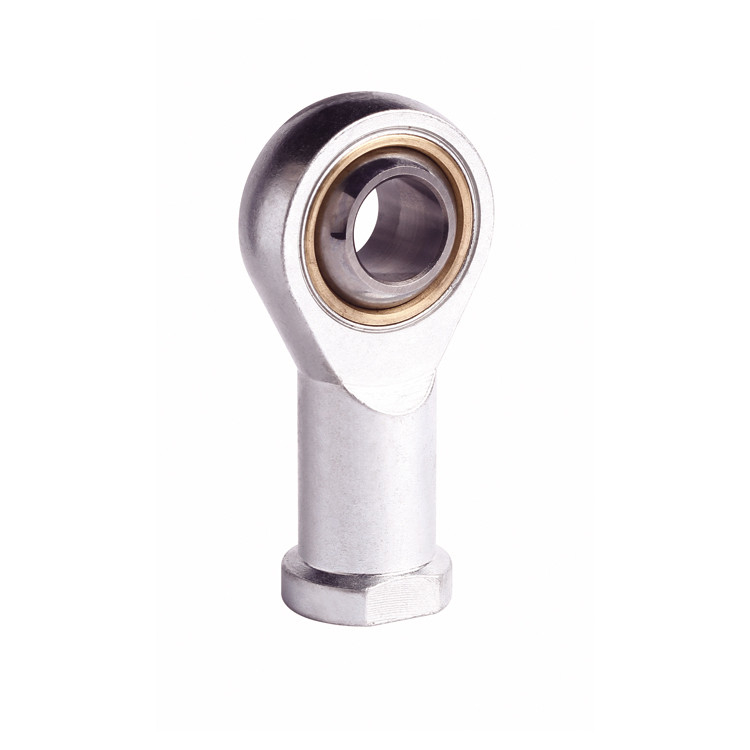

POS16 여성 남자 봉 끝 우 좌 손 조인트 베어링
봉 끝 우 좌 태도의 특징 :
요구된 오우 마이테나스
오우 주택 : 도금처리된 탄소강과 하얀 아연
오우 강철 볼 : 52100개의 cr 강, 정밀 지면은 딱딱해졌고 크롬이 도금처리했습니다
오우 레이스 : 브론즈
봉 끝 우 좌 태도의 차원 :
오우 내부 지름(구멍) : 5 밀리미터
오우 외부 지름(머리) : 16 밀리미터
오우 스레드 : M5x0.8 (오른손)
오우 전체 길이 : 35 밀리미터
오우 최대 각도 정렬 오류 : 13 급
정강이의 바닥에 대한 공의 오우 가운데 : 27 밀리미터
오우 길이 관통 보어 : 8 밀리미터
오우 나삿니 길이 : 10 밀리미터
|
Ｓ FT 수 |
차원 밀리미터 | 정격짐 나트 | 중량 킬로그램 |
||||||||||||||
| Ｄ | d3 | 비 | C1 최대 |
Ｗ | l3 분 |
d2 최대 |
l4 최대 |
h1 | l5 최대 |
d4 최대 |
d5 최대 |
dk | α' ≈ |
Ｃ | Co | ||
| PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 |
| PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 |
| PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0.047 |
| PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 |
| PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 |
| PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 |
| PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 |
| PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 |
| PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 |
| PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 |
| PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 |
| PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 |
| PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 |
체결 봉 끝 베어링 애플리케이션 :
공동 로드 끝 축받이는 넓게 공작 기계류, 공학 기계, 자동화 장비, 자동차 완충 장치, 관개 기계와 다른 업계를 형성하여 수리 공학, 금속에서 사용됩니다.
