제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GE110ES
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
분류하세요 :: |
검정색 |
샘플: |
이용할 수 있는 |
특징: |
고온 저항 .carrying 기능 |
타입: |
스페리컬 플레인 베어링 |
적용: |
산업, 엔지니어링 |
슬라이딩 접촉면: |
스틸 / PTEF 합성물 |
분류하세요 :: |
검정색 |
샘플: |
이용할 수 있는 |
특징: |
고온 저항 .carrying 기능 |
타입: |
스페리컬 플레인 베어링 |
적용: |
산업, 엔지니어링 |
슬라이딩 접촉면: |
스틸 / PTEF 합성물 |

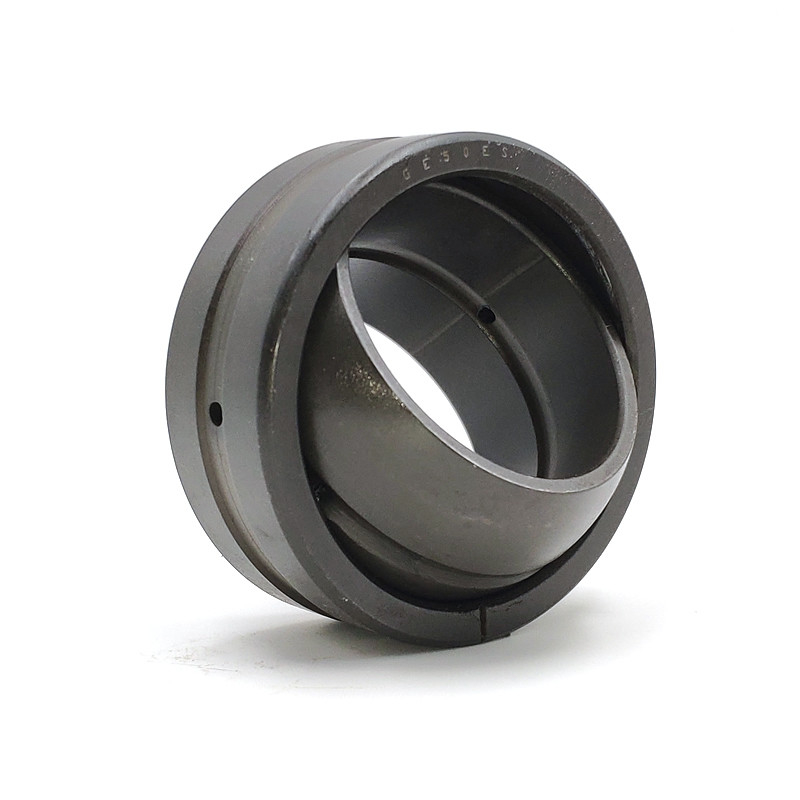

보편적 차량을 위해 지탱하는 둥근 평범한 너클
스페리칼 플레인 베어링은 구형 볼록한 외부 직경과 내측 링과 한 상응하게 구형이지만 오목한 내면과 아우터 링을 가지고 있습니다. 그들의 설계는 그들을 특히 샤프트와 주택 사이의 정렬 움직임이 수용되어야 하는 곳 또는 진동식이거나 정기적으로 일어나는 틸팅 또는 슬루잉 움직임이 상대적으로 느린 미끄림 속력에 가능하여야 한 곳 베어링 배열에 적합하게 합니다.
유지를 요구하는 스페리칼 플레인 베어링은 슬라이딩 접촉 표면 조합 금속 위 금속을 가지고 있습니다. 이 슬라이딩 접촉 표면 조합과 태도는 정규적 재주유를 요구합니다. 미끄럼면의 높은 마모 방지는 이러한 태도를 특히 교류 방향, 쇼크 부하 또는 무거운 정하중의 무거운 짐이 수용되어야 하는 베어링 배열에 적합하게 합니다. 내측 링에서 양쪽에 원통형 확장을 가지고 있는 태도는 태도에서 양쪽에 정상적으로 스페이서 슬리브가 배열되는 애플리케이션을 위해 의도되거나, 특별히 유압 실린더의 베어링 배열을 위해 설계됩니다.
스페리칼 플레인 베어링 카탈로그
|
모델 |
Ｄ (밀리미터) |
Ｄ (밀리미터) |
비 (밀리미터) |
Ｃ (밀리미터) |
체중 (킬로그램 / pc) |
|
GE8ES |
8 |
16 |
8 |
5 |
0.008 |
|
GE10ES |
10 |
19 |
9 |
6 |
0.012 |
|
GE12ES |
12 |
22 |
10 |
7 |
0.017 |
|
GE15ES |
15 |
26 |
12 |
9 |
0.027 |
|
GE17ES |
17 |
30 |
14 |
10 |
0.041 |
|
GE20ES |
20 |
35 |
16 |
12 |
0.066 |
|
GE25ES |
25 |
40 |
20 |
16 |
0.119 |
|
GE30ES |
30 |
47 |
22 |
18 |
0.153 |
|
GE35ES |
35 |
55 |
25 |
20 |
0.233 |
|
GE40ES |
40 |
62 |
28 |
22 |
0.306 |
|
GE45ES |
45 |
68 |
32 |
25 |
0.427 |
|
GE50ES |
50 |
75 |
32 |
28 |
0.546 |
|
GE60ES |
60 |
90 |
44 |
36 |
1.045 |
|
GE70ES |
70 |
105 |
49 |
40 |
1.55 |
|
GE80ES |
80 |
120 |
55 |
45 |
2.31 |
|
GE90ES |
90 |
130 |
60 |
50 |
2.75 |
|
GE100ES |
100 |
150 |
70 |
55 |
4.45 |
스페리칼 플레인 베어링의 애플리케이션 :
이런 유형의 적용은 매우 광범위하고 종종 ShS40이 ShSP40의 더 근대적 디자인이 더 설치와 작전에게 편리할 지라도 기계와 장비를 위한 문서화에서 나타냅니다. 그것이 설치되는 더 커먼 설비 유닛의, 다음은 주목될 수 있습니다 : 마즈 브레이크계통, 트랙터 드라이브 제어, 예를 들면, TT-4M, 로터리 실린더와 약간의 벨아즈 모델들의 드라이브 트렌스미션, 궤도 전차의 중단, 협회의 스프링용 봉과 많은 다른 자동차와 다양한 장비의 대의 팽창하는 주먹.
