제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: RSCI40
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
재료: |
cr 강 |
토크 용량: |
800 |
정확성 평가: |
P0 P1 |
애플리케이션: |
기계류 |
구멍 내성: |
H7 |
밀봉 타입: |
봉인합니다 |
재료: |
cr 강 |
토크 용량: |
800 |
정확성 평가: |
P0 P1 |
애플리케이션: |
기계류 |
구멍 내성: |
H7 |
밀봉 타입: |
봉인합니다 |

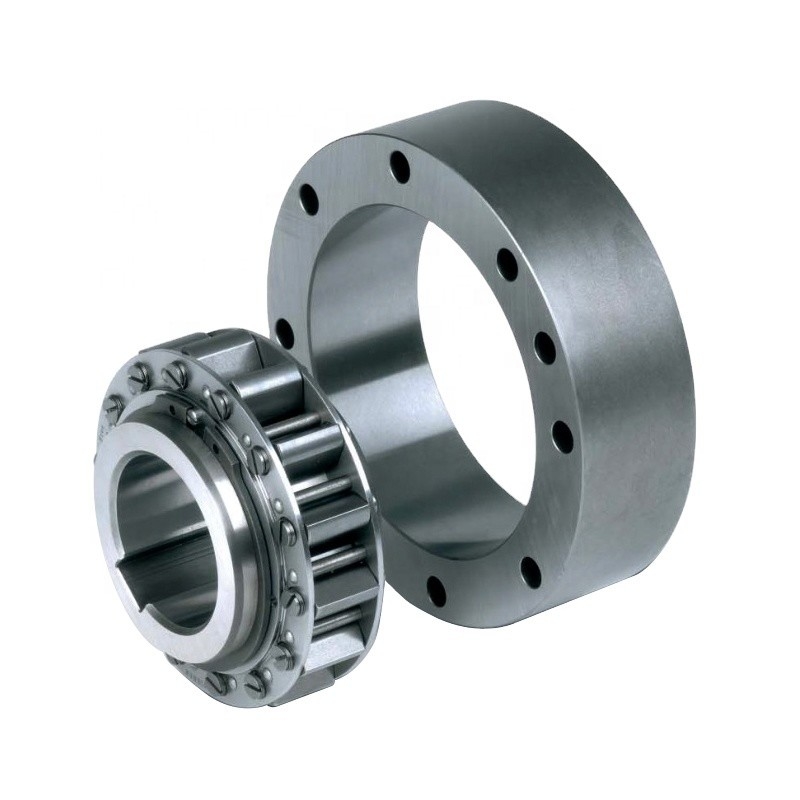

한 방법 스프래그 타입 위기를 지니는 RSCI40 백스톱 캠
특징 :
타입 RSCI는 내측 레이스가 회전하면서 원심력 이륙 스프래그 타입 자유륜입니다. 단지 안쪽인 것
레이스는 환류 소자를 위해 설계됩니다. 그것은 비자기 지원 유형입니다.
태도는 레이스가 지원하는 내부와 외부의의 동심성을 보증하기 위해 제공되어야 합니다 굴대이고
뒷면에 보여지는 것으로서의, 경하중.
동심성과 소모 제한은 관찰되어야 합니다. RSCI 타입은 윤활유의 모든 타입을 받아들입니다
현재 동력 전달구에 사용했습니다. 직접적으로 이러한 자유륜을 탑재하는 것은 가능합니다
주유를 분리되지 않고 기어 박스에서. 유무는 일반적으로 충분합니다. 그리스 윤활유
단위가 E-모터에서 처럼, 오버러닝 상태에서 대부분 일하면 받아들일 수 있을지도 모릅니다.
백스톱으로서 사용될 때, 오버러닝 속도가 더 아래에 가지 않을 것이라는 것이 확인되어야 합니다
특성 테이블에서 주어진 최저 속도.
차원과 능력 :
| 타입 | 사이즈 | 속도 | 수 | 중량 | |||||||||||||||
| RSCI | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | D3 | D4 | Ｚ | Ｌ | 나 | I1 | Ｍ | I2 | I3 | RSCI | F8 |
| [밀리미터] | [Nm] | [min-1 ] | [min-1 ] | [min-1 ] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | [킬로그램] | [킬로그램] | |||
| 20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 5 | 8 | 16 | 1.5 | 0.3 | |
| 25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 5 | 8 | 16 | 1.6 | 0.4 | |
| 30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 5 | 8 | 16 | 1.8 | 0.4 | |
| 35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 5 | 8 | 16 | 2.1 | 0.5 | |
| 40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 5 | 10 | 21 | 2.7 | 0.7 | |
| 45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 5 | 10 | 21 | 2.9 | 0.9 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 7.5 | 10 | 21 | 4.3 | 1 | |
| 60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 12 | 12 | 35 | 6.5 | 1.8 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 12 | 12 | 35 | 8.6 | 1.9 | |
| 80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 17 | 12 | 35 | 12.5 | 2.6 | |
| 80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 12 | 12 | 35 | 13.1 | 2.6 | |
| 90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 22 | 12 | 35 | 17.4 | 3 | |
| 90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 17 | 12 | 35 | 18.3 | 3 | |
| 100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52.6 | 18.6 | 15 | 37 | 28 | 5 | |
| 100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 13.5 | 12 | 35 | 30 | 5 | |
| 130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52.6 | 18.6 | 15 | 37 | 35 | 6 | |
기록 :
1) Ｔ max = 2 × Ｔ 나트
2) 토크를 전할 때 이 최대 허용치 토르크 전송 속도 나맥스는 초과되지 않아야 합니다.
3) 이 최소 허용 오버러닝 속도 ni 이민은 연속작동 하에서 감소되지 말아야 합니다.
청구하는 대로 이 최저 속도의 가능한 감축
4) DIN 6885.1에 대한 내측 레이스 초과 키웨이
5) 허용한도 +1
커버 F8은 개별적으로 주문되어야 합니다
