제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: HGR20
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
블록 유형: |
스퀘어 / 플랜지 |
포장: |
플라스틱 Bag+wooden 박스 |
제품 이름: |
리니어 베어링 가이드 |
적용: |
기계류, 직선 운동 기계 |
새장: |
나일론 케이지 |
성능: |
매끄러운 선형 가이드 레일 |
블록 유형: |
스퀘어 / 플랜지 |
포장: |
플라스틱 Bag+wooden 박스 |
제품 이름: |
리니어 베어링 가이드 |
적용: |
기계류, 직선 운동 기계 |
새장: |
나일론 케이지 |
성능: |
매끄러운 선형 가이드 레일 |

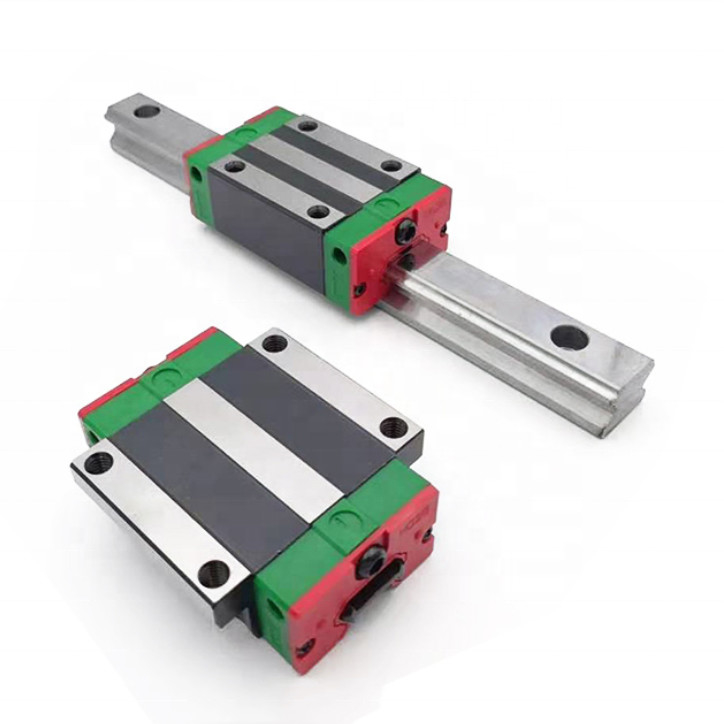

선형 가이드웨이 HGR20 선형 이동 가이드 블록 캐리HGH20CA
(1) 자기 정렬 능력
설계에 따라 원형 활 구리점의 접촉점은 45도입니다.HG 시리즈는 표면 불규칙성으로 인한 대부분의 설치 오류를 흡수하고 롤링 요소의 탄력적인 변형과 접촉 지점의 이동을 통해 부드러운 선형 움직임을 제공합니다.. 자율 조정 능력, 높은 정확도 및 원활한 작동을 쉽게 설치로 얻을 수 있습니다.
(2) 교환 가능성
정밀 차원 조절으로 인해 HG 시리즈의 차원 허용량은 합리적인 범위 내에서 유지할 수 있습니다.즉, 특정 시리즈의 모든 블록과 모든 레일은 차원 허용을 유지하면서 함께 사용할 수 있습니다.그리고 레일에서 블록을 제거 할 때 공이 떨어지는 것을 방지하기 위해 유지 장치가 추가됩니다.
(3) 네 가지 방향 모두에서 높은 경직성
네 줄의 설계 때문에 HG 시리즈 선형 안내로는 방사선, 역광 및 옆 방향으로 동일한 부하가 있습니다. 더 나아가,원형 활 구간은 공과 구간 경주 경로 사이의 넓은 접촉 폭을 제공하여 허용되는 큰 부하와 높은 강도를 허용합니다..
적용
1반도체 제조 장비
2. 인쇄 회로 보드 IC 조립 장비
3의료 장비
4. 로봇 팔
5. 정밀 측정 기기
6사무실 자동화 장비
7다른 작은 선형 슬라이드 장치
선형 가이드웨이:
전자제품, 레이저, гравюра, 절단 및 기타 산업에서 널리 사용되며, 높은 정밀도, 낮은 소음, 부식 저항성, 강물 저항성, 높은 속도, 저렴한 비용 등으로,선형 전송 분야에서 선호됩니다..
|
모델
|
크기 (MM)
|
무게
|
|||||
|
WR
|
HR
|
S
|
h
|
P
|
E
|
(kg/m)
|
|
|
HGR15T
|
15
|
15
|
M5*0.8P
|
8
|
60
|
20
|
1.48
|
|
HGR20T
|
20
|
17.5
|
M6*1P
|
10
|
60
|
20
|
2.29
|
|
HGR25T
|
23
|
22
|
M6*1P
|
12
|
60
|
20
|
3.35
|
|
HGR30T
|
28
|
26
|
M8*1.25P
|
15
|
80
|
20
|
4.67
|
|
HGR35T
|
34
|
29
|
M8*1.25P
|
17
|
80
|
20
|
6.51
|
|
HGR45T
|
45
|
38
|
M12*1.75P
|
24
|
105
|
22.5
|
10.87
|
|
HGR55T
|
53
|
44
|
M14*2P
|
24
|
120
|
30
|
15.67
|
|
HGR65T
|
63
|
53
|
M20*2.5P
|
30
|
150
|
35
|
21.73
|
