제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: SPOS10EC
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
본체 소재: |
304 스테인레스 강 |
특징: |
정밀, 스테인레스 스틸 |
적용: |
산업, 기계, 항공, 농업, 정확성 |
종류: |
봉 끝 |
정확성 평가: |
고 정밀도 |
정리: |
C1 C2 C3 |
본체 소재: |
304 스테인레스 강 |
특징: |
정밀, 스테인레스 스틸 |
적용: |
산업, 기계, 항공, 농업, 정확성 |
종류: |
봉 끝 |
정확성 평가: |
고 정밀도 |
정리: |
C1 C2 C3 |

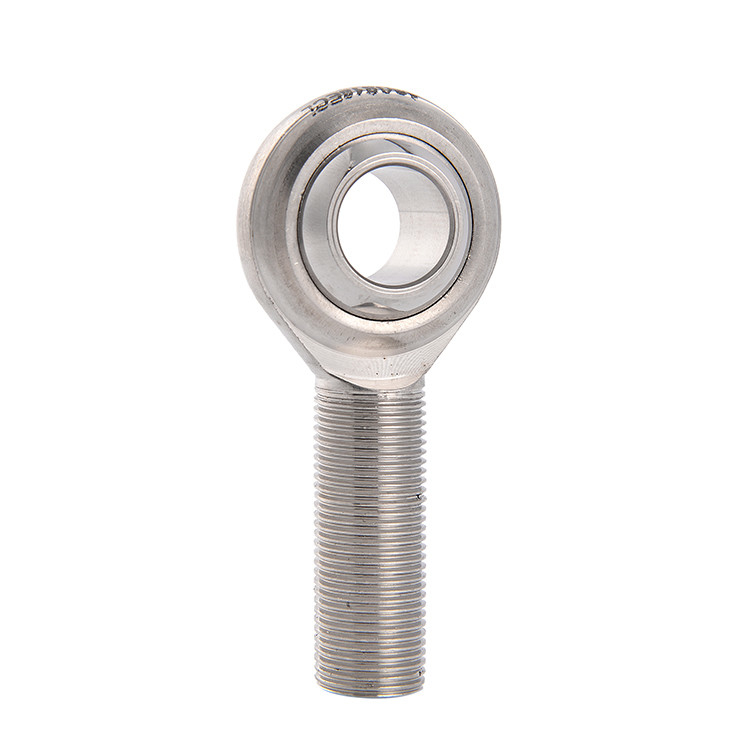

구슬 굴착 스탠드 끝 굴착
막대기 끝 베어링은 외부로 힌트 된 샤프트가있는 평면 구형 관절 눈으로 구성됩니다.
이 베어링은 큰 방사선 부하와 양방향 축 부하를 동시에 견딜 수 있습니다.
베어링은 구체 모양의 내부 고리를 가지고 있으며, 특별한 청동 합금으로 만든 바디의 구멍 표면과 직접 접촉합니다.
이것은 부드러운 회전 및 진동 운동을 제공하며 마모 및 부하 특성을 향상시킬 수 있습니다.
막대 끝 베어링은 차원 사양 및 특수 특성에 따라 다릅니다. 차원 사양은 설계 단위, 구멍 지름, 주요 지름, 베어 두께,가구 지름, 전체 길이, 스레드 길이. 영어 디자인 단위는 인치 (인치) 와 인치의 단위를 포함한다. 메트릭 디자인 단위는 밀리미터 (mm) 와 센티미터 (cm) 를 포함한다.구멍 직경은 베어링 구멍의 내부 직경 (ID) 이다.주요 지름은 가닥의 꼭대기까지의 명목 지름이다. 베어링 두께는 구멍을 통한 길이다. 하우징 지름은 베어링 하우징의 외부 지름 (OD) 이다.전체 길이는 가구의 꼭대기에서 막 끝까지의 거리에 있습니다.특수 특성의 측면에서, 일부 막대기 끝 베어링은 자기 윤활성 또는 윤활성 포트를 포함합니다. 다른 것은 부식 저항성 또는 테플론 밀폐가 장착되어 있습니다.
막대기 끝 합동 베어링은 주로 낮은 컨센트리시티 요구 사항, 높은 작업 표면 압력 및 느린 스윙과 회전 움직임과 함께 지원 부분으로 사용됩니다
막대기 끝 베어링 적용
막대 끝 베어링은 수력 공학, 금속 형성 기계, 건설 기계, 자동화 장비, 자동차 충격 흡수기, 물 기계 잠실 게이트, 내비게이션 잠금,직물 기계.
| 라이어 No. | 크기 (mm) | 공 다이아 |
a0 미스. 각 |
용량 등급 (KN) |
무게 ≈Kg |
|||||||||
| d H7 |
B | C1 | d1 | d2 | d3-6g | h | L1 | L2 | 동적 | 정적 | ||||
| SPOS5EC | 5 | 8 | 6 | 7.7 | 16 | M5 | 33 | 20 | 41 | 11.11 | 13 | 3.3 | 4.8 | 0.012 |
| SPOS6EC | 6 | 9 | 6.75 | 8.9 | 18 | M6 | 36 | 22 | 45 | 12.7 | 13 | 4.7 | 6.8 | 0.019 |
| SPOS8EC | 8 | 12 | 9 | 10.3 | 22 | M8 | 42 | 25 | 53 | 15.87 | 14 | 7.7 | 12.3 | 0.032 |
| SPOS10EC | 10 | 14 | 10.5 | 12.9 | 26 | M10 | 48 | 29 | 61 | 19.05 | 13 | 10.4 | 17.3 | 0.054 |
| SPOS12EC | 12 | 16 | 12 | 15.4 | 30 | M12 | 54 | 33 | 69 | 22.22 | 13 | 13.5 | 22.7 | 0.085 |
| SPOS14EC | 14 | 19 | 13.5 | 16.8 | 34 | M14 | 60 | 36 | 77 | 25.4 | 16 | 17.2 | 28.2 | 0.126 |
| SPOS16EC | 16 | 21 | 15 | 19.3 | 38 | M16 | 66 | 40 | 85 | 28.58 | 15 | 21 | 35.1 | 0.185 |
| SPOS18EC | 18 | 23 | 16.5 | 21.8 | 42 | M18X15 | 72 | 44 | 93 | 31.75 | 15 | 25 | 43.2 | 0.260 |
| SPOS20EC | 20 | 25 | 18 | 24.3 | 46 | M20x15 | 78 | 47 | 101 | 34.92 | 14 | 29.8 | 50.3 | 0.340 |
