제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: 영국 209
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
이름: |
아연 합금 베개 블록 베어링 |
종류: |
필로우 블록 |
하우징 소재: |
주사철 HT200,무화강 |
적용: |
기계류 |
특징: |
고 정밀도 |
베어링 소재: |
cr 강 |
이름: |
아연 합금 베개 블록 베어링 |
종류: |
필로우 블록 |
하우징 소재: |
주사철 HT200,무화강 |
적용: |
기계류 |
특징: |
고 정밀도 |
베어링 소재: |
cr 강 |

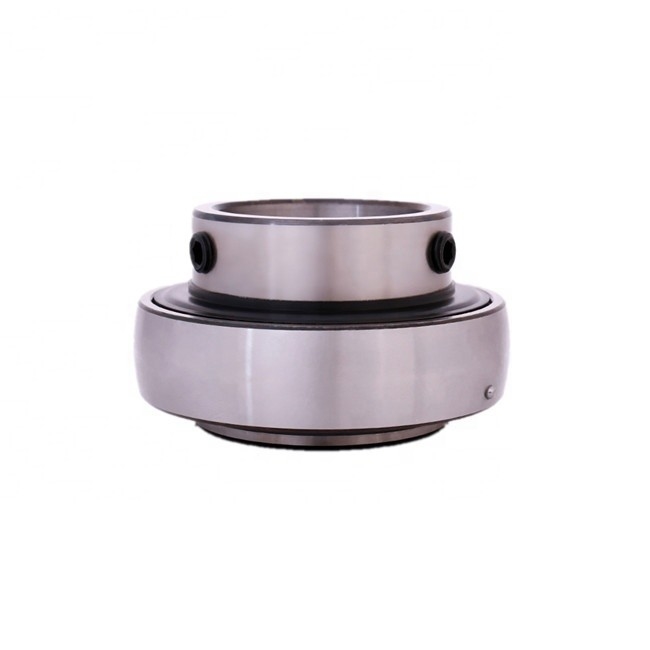

베개 블록 삽입 베어링 uk209
구슬 베어 넣기 기술:
UC, RB, UCX, NA, HC, UK, ER, SER, SA, SB, NAA, CS
크기: 201~218, 305~318
재료: 스테인리스, 크롬 스틸, 플라스틱
내부 구멍은 다른 시장에 따라 메트릭과 인치 크기입니다
우리의 반지에 기름이 들어있거나 없어도
반 회전 공 (핀) 이 있거나 없거나
베개 블록 베어링 (Puter 구형 구형 베어링) 은 실제로 모양을 가진 깊은 굴곡 공입니다. 구형 표면에 대한 외부 지름이 특징입니다.수반에 대응하는 웅덩이 구형 자기 정렬 효과와 일치 할 수 있으며 외부 구형 베어링은 필요한 장비와 간단한 상황에 적합한 부분입니다., 예를 들어 농업 기계, 운송 시스템 또는 건설 기계에 사용됩니다.
주로 방사선 방향의 부하를 주로 방사선 및 축적 부하를 지탱하는 데 사용되며 일반적으로 축적 부하를 혼자 지탱해서는 안됩니다.베어링은 내부 반지 (전체 롤러와 유지 장치) 와 외부 반지를 분리하여 설치할 수 있습니다.이러한 종류의 베어링은 기울어진 샤프트 상대 껍질이 허용되지 않습니다. 방사선 부하의 임명 하에서 추가 축력을 생성합니다.
| 라이어 No. | d | D | 2개 | 되세요 | n | m | G | ds | 무게 |
| mm | (kg) | ||||||||
| UC202 | 15 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4.5 | M5×08 | 0.14 |
| UC203 | 17 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4.5 | M5×08 | 0.13 |
| UC204 | 20 | 47 | 31 | 17 | 12.3 | 18.7 | 5 | M6×10 | 0.18 |
| UC205 | 25 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5 | M6×10 | 0.22 |
| UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5 | M6×10 | 0.34 |
| UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 7 | M8×10 | 0.52 |
| UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8×10 | 0.68 |
| UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8×10 | 0.78 |
| UC210 | 50 | 90 | 51.6 | 22 | 19 | 32.6 | 10 | M10×125 | 0.85 |
| UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10×125 | 1.22 |
| UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10×125 | 1.65 |
| UC213 | 65 | 120 | 65.1 | 29 | 25.4 | 39.7 | 10 | M10×125 | 1.96 |
| UC214 | 70 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | M12×15 | 2.06 |
| UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | M12×15 | 2.3 |
| UC216 | 80 | 140 | 82.6 | 33 | 33.3 | 49.3 | 12 | M12×15 | 2.79 |
| UC217 | 85 | 150 | 85.7 | 35 | 34.1 | 51.6 | 12 | M12×15 | 3.59 |
| UC218 | 90 | 160 | 96 | 37 | 39.7 | 56.3 | 12 | M12×15 | 4.45 |
| UC220 | 100 | 180 | 108 | 41 | 4.56 | ||||
UK209 UK 시리즈의 베개 베어링 블록
| 베어링 모델 | 크기 (mm) | 무게 (kg) |
동적 부하 Cr ((KN) |
정적 부하 Cor ((KN) |
제한 속도 (r/min) |
||||||||
| 새로운 | 노인 | d0 | dZ | D | D1 | B3 | B | B2 | C | ||||
| UK205+H2305 | 290504 | 20 | 25 | 52 | 38 | 35 | 26 | 8 | 17 | 0.25 | 10.78 | 6.98 | 3400 |
| UK206+H2306 | 290505 | 25 | 30 | 62 | 45 | 38 | 28 | 8 | 19 | 0.36 | 14.97 | 10.04 | 2800 |
| UK207+H2307 | 290506 | 30 | 35 | 72 | 52 | 43 | 30 | 9 | 20 | 0.57 | 19.75 | 13.67 | 2400 |
| UK208+H2308 | 290507 | 35 | 40 | 80 | 58 | 46 | 31 | 10 | 21 | 0.74 | 22.71 | 15.94 | 2200 |
| UK209+H2309 | 290508 | 40 | 45 | 85 | 65 | 50 | 33 | 11 | 22 | 0.83 | 24.36 | 17.71 | 1900 |
| UK210+H2310 | 290509 | 45 | 50 | 90 | 70 | 55 | 35 | 12 | 24 | 0.97 | 26.98 | 19.84 | 1800 |
| UK211+H2311 | 290510 | 50 | 55 | 100 | 75 | 59 | 39 | 12 | 25 | 1.26 | 33.37 | 25.11 | 1600 |
| UK212+H2312 | 290511 | 55 | 60 | 110 | 80 | 62 | 41 | 13 | 27 | 1.59 | 36.74 | 27.97 | 1500 |
베개 블로크 레이어 적용:
베개 블록 베어링은 자동차, 전기 (주택 가전, 전기 도구, 피트니스 장비, 모터, 의료 장치, 오토바이크, 섬유 기계) 에서 널리 사용됩니다.장비에 사용되는 베개 블록 베어링, 도구, 건설 기계, 철도, 농업 기계 및 각종 전문 기계
