제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: 32SBT52
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
적용: |
Automotive.tractor.construction Machinery.rolling 공장 |
밀봉 종류: |
오일 코팅 |
소재: |
cr 강 GCR15 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
주유: |
PTFE |
키워드: |
방사선 구형 평면 베어링 32SBT52 |
적용: |
Automotive.tractor.construction Machinery.rolling 공장 |
밀봉 종류: |
오일 코팅 |
소재: |
cr 강 GCR15 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
주유: |
PTFE |
키워드: |
방사선 구형 평면 베어링 32SBT52 |

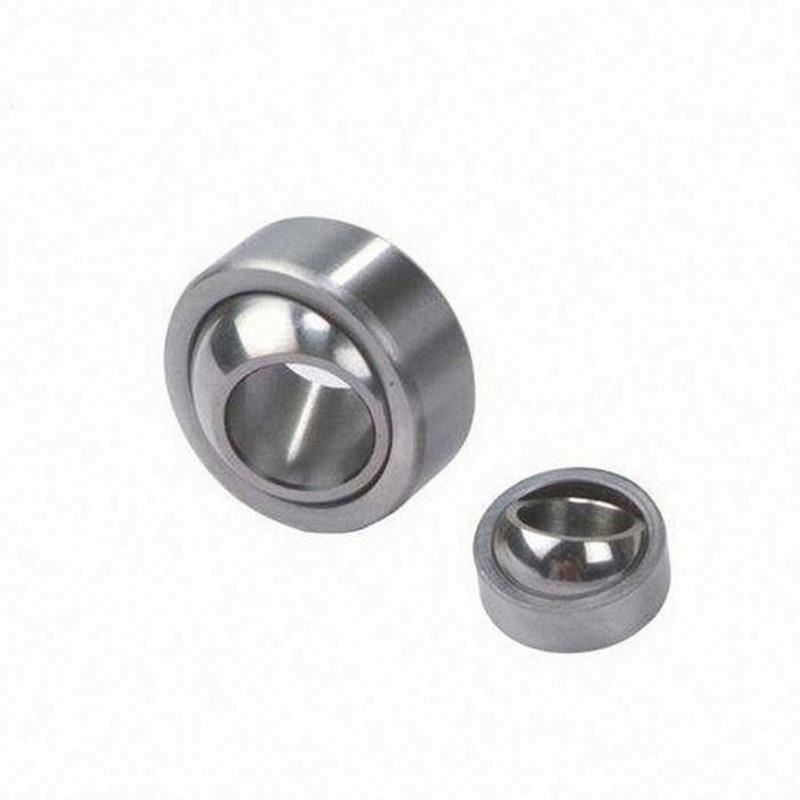

기계용 구형 평면 베어링 32SBT52 82.55x130.175x39.24mm
선광 구형 평면 베어링내부 반지는 구형의 웅덩이 모양의 외부 표면과 외부 반지는 그에 따라 구형이지만 웅덩이 모양의 내부 표면이 있습니다.그들의 설계는 특히 셰프와 하우징 사이의 정렬 움직임을 수용해야 하는 베어링 장치에 적합합니다, 또는 상대적으로 느린 슬라이딩 속도에서 흔들거나 반복적인 기울기 또는 회전 움직임이 허용되어야합니다.방사선 구형 평면 베어링은 다양한 슬라이딩 접촉 표면 조합으로 제공됩니다.. 내부 및 외부 고리의 슬라이딩 표면은 다른 재료로 만들어집니다. 두 가지 주요 그룹이 있습니다:유지보수를 필요로 하는 구형 평면 베어링 (제철에 대한 철강) 및 유지보수를 필요로 하지 않는 구형 평면 베어링.
제품 소개:
32SBT52 구형 평면 베어링의 구조는 주로 외부 구구와 함께 내부 반지 및 내부 구구와 함께 외부 반지로 구성됩니다.베어링은 일반적으로 낮은 속도로 스윙 운동에 사용됩니다구형의 미끄러지는 표면으로 인해 베어링은 특정 각 범위에서 기울기 움직임을 위해 사용됩니다.지지축과 축 껍질 사이의 비중심성이 커지면, 베어링은 여전히 정상적으로 작동 할 수 있습니다.
각 접촉 방사선 구형 평면 베어링은 베어링 축에 각도로 배치 된 내부 반지와 외부 반지의 구형 미끄러지는 표면을 가지고 있습니다.따라서 그들은 특히 결합 된 (광선 및 축적) 부하를 운반하기에 적합합니다..
단각 접촉 구형 평면 베어링은 한 방향으로 작용하는 축적 부하만 받아들일 수 있습니다.축 방향으로 작용하는 힘은 항상 반대 방향으로 작용하는 동등한 힘에 의해 반대되어야하는 베어링에 생성됩니다.따라서, 베어링은 일반적으로 두 번째 베어링에 맞게 조정됩니다.
두 개의 각접촉 구형 평면 베어링이 구형 중심이 일치하도록 배치되면,두 방향의 무거운 방사선 부하와 무거운 축적 부하를 수용할 수 있는 구형 평평한 베어링이 얻을 수 있습니다..
| 종류 | d | D | B1 | B | 질량 kg |
| (mm) | |||||
| 5SBT80 | 12.7 | 22.225 | 6.86 | 4.83 | 0.013 |
| 6SBT10 | 15.875 | 26.988 | 8.64 | 6.35 | 0.025 |
| 7SBT12 | 19.05 | 31.75 | 10.41 | 7.87 | 0.038 |
| 8SBT14 | 22.225 | 36.512 | 12.19 | 9.65 | 0.05 |
| 10SBT16 | 25.4 | 41.275 | 13.97 | 11.18 | 0.085 |
| 12SBT20 | 31.75 | 50.8 | 17.78 | 13.97 | 0.159 |
| 13SBT22 | 34.925 | 55.562 | 19.56 | 15.24 | 0.213 |
| 15SBT24 | 38.1 | 61.912 | 21.34 | 16.76 | 0.3 |
| 17SBT28 | 44.45 | 71.438 | 24.89 | 20.07 | 0.458 |
| 20SBT32 | 50.8 | 80.962 | 28.7 | 23.37 | 0.671 |
| 22SBT36 | 57.15 | 90.488 | 32.26 | 26.67 | 0.948 |
| 25SBT40 | 63.5 | 100.012 | 36.07 | 29.97 | 1.129 |
| 27SBT44 | 69.85 | 111.125 | 39.62 | 32.38 | 1.751 |
| 30SBT48 | 76.2 | 120.65 | 43.43 | 35.69 | 2.277 |
| 32SBT52 | 82.55 | 130.175 | 47.24 | 39.24 | 2.885 |
| 35SBT56 | 88.9 | 139.7 | 50.8 | 42.54 | 3.57 |
| 37SBT60 | 95.25 | 149.225 | 54.61 | 45.85 | 4.35 |
| 40SBT64 | 101.6 | 158.75 | 58.42 | 49.15 | 5.262 |
| 45SBT72 | 114.3 | 177.8 | 65.79 | 55.75 | 7.756 |
| 50SBT80 | 127 | 196.85 | 73.15 | 62.36 | 11.068 |
| 60SBT96 | 152.4 | 222.25 | 78.74 | 66.42 | 17.373 |
