제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: BWC 13239B
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
윤활됩니다: |
기름 |
재료: |
크롬 스틸 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
폭: |
15.9 밀리미터 |
밀봉 타입: |
봉인하지 않습니다 |
체중 (킬로그램): |
11.8 |
윤활됩니다: |
기름 |
재료: |
크롬 스틸 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
폭: |
15.9 밀리미터 |
밀봉 타입: |
봉인하지 않습니다 |
체중 (킬로그램): |
11.8 |

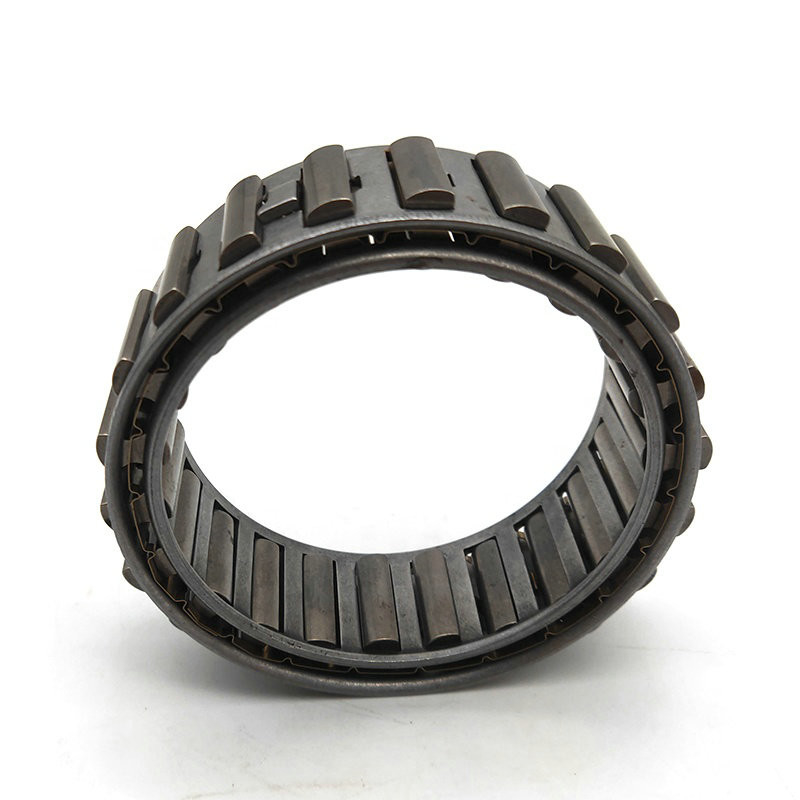

BWC와의 사이에서 13239B bwc-13261 103.231x119.944x15.4mm을 낳는 BWC13239B 스프라그 자유륜 클러치 한 방법
기술 데이터
타입 BWC는 안쪽이거나 바깥 레이스 없이 스프래그 타입 자유륜 새장입니다. 그것은 굴대이고 경하중, 주유와 봉합에게 레이스, 베어링 지지대를 제공하는 설계에 설치되어야만 합니다. BWC 종류 버전-N은 윤활유의 모든 종류가 현재 전력 전송 장비에 사용했다고 받아들입니다. 스프라그 공간 공차는 초과되지 않아야 합니다. 안쪽이고 바깥 레이스가 아야만 합니다
양쪽은 자유륜이 바르게 작용한다는 것을 보증하기 위해 어떠한 휴회 없이, 최소 평범한 폭 Ｅ를 가지고 있습니다. 선택적으로, 인종은 아래 생산에 달구어 굳어지 강재축 또는 주택에서 만들어질 수 있습니다. 마감부의 표면 강도는 0, 6 밀리미터 최저치의 깊이를 위해, HRC 60 내지 62여야 합니다. 45에 대한 HRC35라는 것 핵심 경도. 22CLA를 초과하지 않기 위한 조도. 레이스 사이의 최대 테이프녹화자 : 25 밀리미터 폭을 위한 0, 007 밀리미터.
차원과 능력
| 항목 | Ｘ, BW, BWC |
| 재료 | cr 강 GCr15 |
| 구조 | 안쪽이거나 바깥 레이스 없는 단일 열 스프래그 타입 자유륜 |
| 표면 하드르네스 | 0.6 밀리미터 최저치의 깊이를 위한, 62에 대한 HRC60 |
| 핵심 경도 | 45에 대한 HRC35 |
| 안쪽 샤프트 dia. | 57.760 밀리미터 |
| 외부 샤프트 dia. | 74.427 밀리미터 |
| 맥스. 폭 | 15.9 밀리미터 |
| 타입 | 안쪽 샤프트 직경 | 외부 샤프트 직경 | 최대 너비 | 평가된 항력 토크 | ||
| D1 | 스프라그 공간 | 드 | 스프라그 공간 | 비 | N.M (kgf.m) | |
| x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
| BW-13231 | 54.765 |
- |
71.427 |
- |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 | 57.760 |
- |
74.427 |
- |
13.5 | 554 (56.5) |
| BWC-13239B | 15.9 | 711 (72.5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 | 72.217 |
- |
88.882 |
- |
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920 (196) | ||||
| X-133614C | 83.596 | ±0.013 | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 | 103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
