제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: SC30UU SCS30UU
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
재료: |
cr 강 |
정확성 평가: |
P0 P4 P5 P6 |
거칠기: |
Ra0.4-0.8 |
윤활됩니다: |
기름 |
타입: |
선인 선형 |
견고성: |
59-63 로크웰C경도 |
재료: |
cr 강 |
정확성 평가: |
P0 P4 P5 P6 |
거칠기: |
Ra0.4-0.8 |
윤활됩니다: |
기름 |
타입: |
선인 선형 |
견고성: |
59-63 로크웰C경도 |

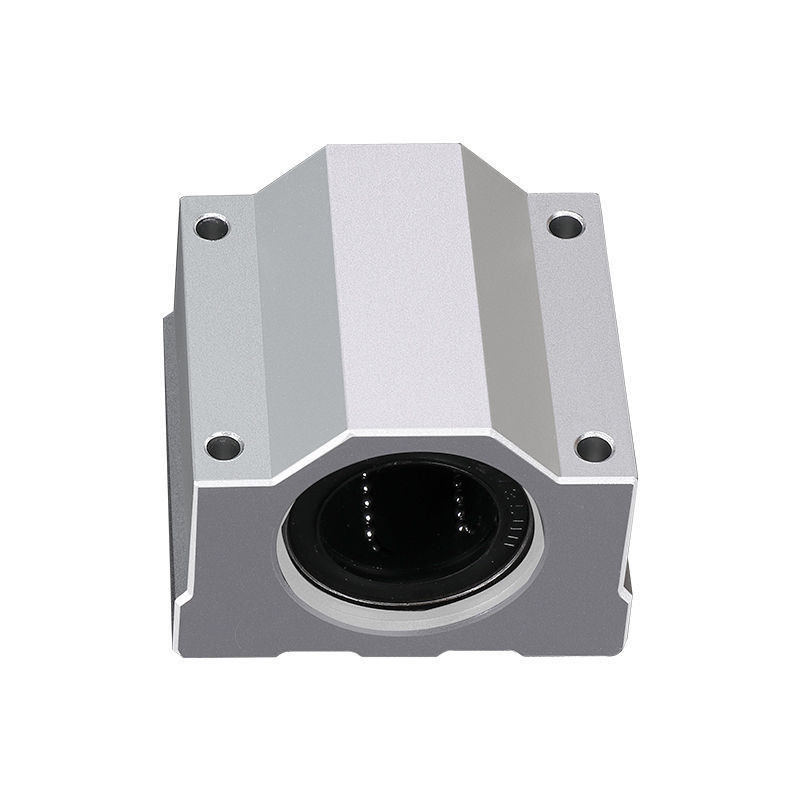

SCS30UU 선 슬라이딩 가이드 블록을 지니는 리니어 슬라이드 알려지지 않은 차량 닫기 블럭
리니어 모션 베어링에 대한 제품 설명
직선 운동 베어링 유니트 / 블록 SC(S)... UU SC(들)... 루우 시리즈
리니어 베어링은 실린더 축과 관련하여 제한 없는 여행을 위한 리니어 모션 시스템의 저가의 생산입니다. 미소 하중의 샤프트와의 볼 점접촉 그래서 활용을 옮기는 것 이후. 고정밀 부드러운 움직임을 획득할 수 있는 최소 감마 볼 회전으로.저소음, 낮은 마찰,고 정밀도, 상류사회의 생활.볼과 연속 축, 작은 마찰 사이의 점접촉 때문에, 이동 정확성은 높습니다.
리니어 베어링은 굳어진 선형 샤프트와 함께 사용됩니다. 무한한 리니어 모션 시스템을 위해. 부하가 작도록 허락하면서, 그것이 접촉점이지만, 그러나 최소 마찰,고 정밀도의 직선 운동이 움직임을 금식시키기 때문에 샤프트를 둥글게 만들고 경화했습니다. 통과된 직선 운동을 위해 주로 사용됩니다.
애플리케이션
직선 운동은 철도와 블록에게 매끄러운 세페이스, 적은 마찰, 저소음과 TBR / SBR 일련을 안내합니다, 그들이 넓게 직선 운동 시스템에서 사용됩니다.예를 들면, 펀치, 절삭 공구 연삭기, 자동 절단기, 프린터, 카드 정렬 게임 기계, 음식 곤포기, 산업용 기계류 위의 다른 슬라이딩부.
| 표준 | 기본 부하 용량 | 중량 (그프) | 차원스컴) | ||||||||||||||
| 선임 | 라이너 태도 | 동적 Ｃ 엔 | 정적 Co 엔 | 샤프트 직경 | 명목상 차원(MM) | SC... UU | |||||||||||
| Ｈ | Ｄ | Ｗ | Ｈ | Ｇ | A | Ｊ | Ｅ | S1×I | S2 | Ｋ | Ｌ | ||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30.5 | 5.75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
