제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: BW-13255
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
최대 너비: |
26.7 밀리미터 |
재료: |
크롬 스틸 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
외부 샤프트 직경: |
88.882 밀리미터 |
밀봉 타입: |
봉인하지 않습니다 |
안쪽 샤프트 직경: |
72.217 밀리미터 |
최대 너비: |
26.7 밀리미터 |
재료: |
크롬 스틸 |
진동: |
ZV1, ZV2, ZV3, 또는 요구되곤 대로 |
외부 샤프트 직경: |
88.882 밀리미터 |
밀봉 타입: |
봉인하지 않습니다 |
안쪽 샤프트 직경: |
72.217 밀리미터 |

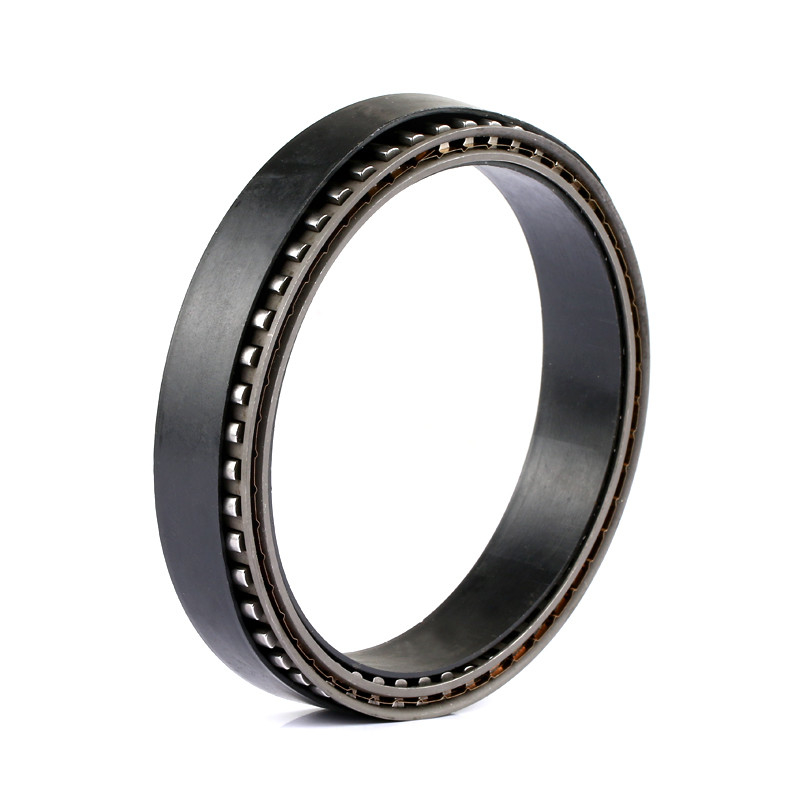

BW13255를 품는 오토바이 클러치 Sprag Freewheel 클러치 편도 클러치
특징
유형 BWC는 내부 또는 외부 레이스가 없는 스프래그 유형 프리휠 케이지입니다.레이스, 베어링을 제공하는 설계로 설치해야 합니다.
축 방향 및 방사형 하중, 윤활 및 밀봉을 지원합니다.BWC 유형 버전-N은 현재 모든 유형의 윤활유를 수용합니다.

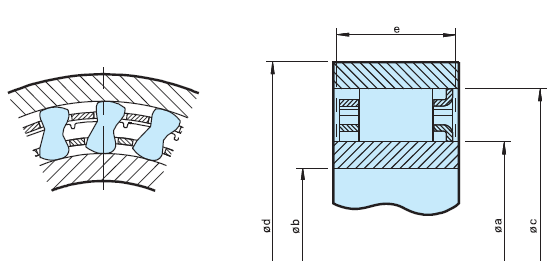

전력 전송 장비에 사용됩니다.스프래그 공간 공차를 초과해서는 안 됩니다.내륜과 외륜은 반드시
둘 다 프리휠이 올바르게 작동하도록 오목한 부분 없이 최소 일반 너비 "e"를 갖습니다.또는 인종은 다음과 같을 수 있습니다.
아래 사양에 따라 케이스 경화 강철 샤프트 또는 하우징으로 제작되었습니다.완성된 부품의 표면 경도는 HRC 60~62여야 하며 깊이는 최소 0.6mm여야 합니다.코어 경도는 HRC35 ~ 45입니다. 표면 거칠기는 22CLA를 초과하지 않습니다.레이스 간 최대 테이퍼: 25mm 너비의 경우 0,007mm.
치수 및 용량
| 안건 | X,BW,BWC |
| 재료 | 크롬강 GCr15 |
| 구조 | 내부 또는 외부 레이스가 없는 단일 행 스프래그 유형 프리휠 |
| 표면 경도 | HRC60 ~ 62, 최소 0.6mm 깊이용 |
| 코어 경도 | HRC35~45 |
| 내부 샤프트 직경 | 83.596mm |
| 외부 샤프트 직경 | 102.555mm |
| 최대너비 | 25.4mm |
스프래그 프리휠 케이지 X,BW,BWC의 매개변수
| 유형 | 내부 샤프트 직경 | 외부 샤프트 직경 | 최대 너비 | 정격 드래그 토크 | ||
| D1 | 스프래그 스페이스 | 데 | 스프래그 스페이스 | 비 | NM(kgf.m) | |
| x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
| BW-13231 | 54.765 |
- |
71.427 |
- |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 | 57.760 |
- |
74.427 |
- |
13.5 | 554 (56.5) |
| BWC-13239B | 15.9 | 711 (72.5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 | 72.217 |
- |
88.882 |
- |
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920 (196) | ||||
| X-133614C | 83.596 | ±0.013 | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 | 103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
