제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: SC12UU
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
재료: |
cr 강 |
정확성 평가: |
P0 P4 P5 P6 |
새장: |
강철 Cage.brass Cage.nylon 새장 |
사이즈: |
12*29*36mm |
타입: |
선인 선형 |
견고성: |
59-63 로크웰C경도 |
재료: |
cr 강 |
정확성 평가: |
P0 P4 P5 P6 |
새장: |
강철 Cage.brass Cage.nylon 새장 |
사이즈: |
12*29*36mm |
타입: |
선인 선형 |
견고성: |
59-63 로크웰C경도 |

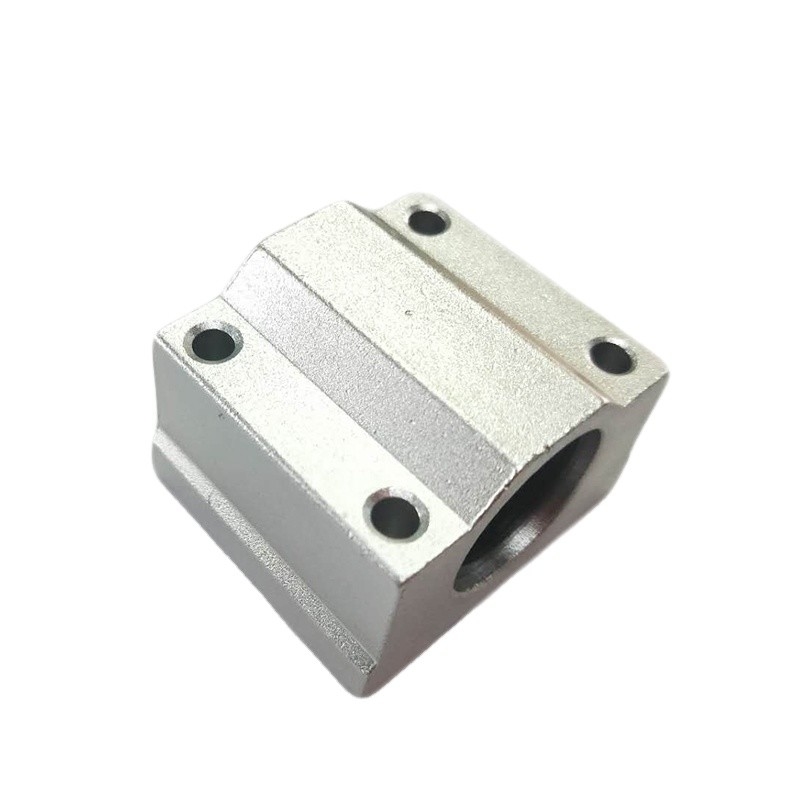

사이즈 12*29*36mm 직선 운동 슬라이드블록과 상등품 SC12UU가 SC12UU를 지닙니다
리니어 모션 베어링에 대한 제품 설명
베어링 기술 :
리니어 베어링의 구조와 특징은 카드의 양쪽 끝이 형성된 채로 쉘, 특별한 볼, 리테이너 링 또는 반지입니다. 이 경우에, 케이지 트랙에서 둥글게 되기 위해 고쳐진 죔쇠 또는 반지의 양쪽 끝으로부터 장치 이내에 새장은 운동의 반복 주기를 포장합니다. 그리고 운동과 삶의 정확도와 안정성을 보증하기 위해, 확실한 수준의 견고성에 적당한 열 치료 뒤에 모으세요. 정확한, 리니어 베어링의 유도 역할이 인정한다는 것을 소음과 웨어 사이에 공과 봉사자를 감소시키고, 놀 수 있는 나일론 수지 사출압에 의해 형성된 볼 케이지는 온도의 사용은 80 또는 그 이합니다.
1. 리니어 베어링은 실린더 축과 관련한 제한 없는 여행에 대해, 리니어 모션 시스템의 저렴한 생산입니다.
2. 주축 접촉점으로 책임을 지고 있었고 따라서, 미소 하중을 사용합니단 것처럼.
3. 최소 마찰과 공 회전, 그것이 매끄러운 정밀 이동을 얻을 수 있습니다.
작성되는 것 :
1. 동적이고 정적 마찰 저항 차이는 작으며, 그것이 CNC 시스템의 응답 속도와 민감도를 향상시키도록 도움이 됩니다.
2. 구동력은 작으며, 그것이 에너지 소비를 줄입니다.
3. 높은 위치 결정 정밀도와 반복 위치 결정 정밀도.
4. 예하중을 증가시킴으로써, 강성은 매우 강화됩니다.
5. 쌍을 이루는 가이드 레이스를 사용할 때, 그것은 확산 소둔 에러의 효과를 가집니다.
6. 로드에서의 위 아래로 쯤에 견딜 수 있습니다.
7. 말과 측면은 수동 자동이 오일 컵을 통하여 기름을 쳤다는 것 일 수 있습니다.
8. 그것은 기계적인 구조, 그러므로 감소된 테마누패크튜링 비용의 설계와 제조를 단순화했습니다.
| 표준 | 기본 부하 용량 | 중량 (그프) | 차원스컴) | ||||||||||||||
| 선임 | 라이너 태도 | 동적 Ｃ 엔 | 정적 Co 엔 | 샤프트 직경 | 명목상 차원(MM) | SC... UU | |||||||||||
| Ｈ | Ｄ | Ｗ | Ｈ | Ｇ | A | Ｊ | Ｅ | S1×I | S2 | Ｋ | Ｌ | ||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30.5 | 5.75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
| SCS 시리즈 | SCS6UU/LUU 내지 SCS60UU/LUU |
| SCE 시리즈 | SCE6UU/LUU 내지 SCE60UU/LUU |
| SCS..AJ 시리즈 | SCS6AJ/LUU 내지 SCS60AJ/LUU |
| SBR 시리즈 | SBR10UU/LUU 내지 SBR50UU/LUU |
| TBR 시리즈 | TBR16UU/LUU 내지 TBR30UU/LUU |
| SFH 시리즈 | SHF60에 대한 SHF8 |
| SK 시리즈 | SK60에 대한 SK8 |
| SCV 시리즈 | SC60VUU에 대한 SC8VUU |
| SCEV 시리즈 | SCE60VUU에 대한 SCE8VUU |
리니어 베어링은 넓게 전자 기기, 인장 시험기와 디지털 3차원 좌표 측정계, 정밀 장비와 멀티 축 공작 기계류, 기자들, 공구 그라인더, 자동 가스 절단 기계, 프린터, 카드 정렬 게임 기계, 식량 곤포기와 다른 산업용 기계류 슬라이딩 성분에서 사용됩니다.
