제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GEEW40ES
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
OD: |
62mm |
ID: |
40 밀리미터 |
Material: |
Steel/Steel and Steel/PTFE fabric material |
Type: |
geew spherical plain bearing |
Application: |
Industry,engineering |
Sliding contact surfaces: |
Steel / PTEF composite |
OD: |
62mm |
ID: |
40 밀리미터 |
Material: |
Steel/Steel and Steel/PTFE fabric material |
Type: |
geew spherical plain bearing |
Application: |
Industry,engineering |
Sliding contact surfaces: |
Steel / PTEF composite |

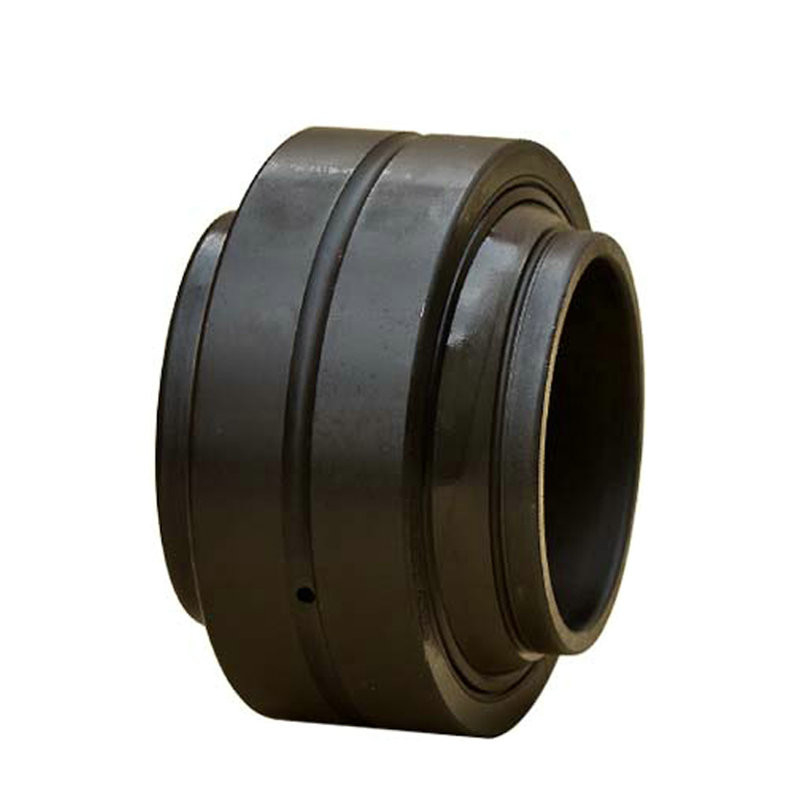

GEEW40ES 추진 평면 샤프트 베어링 / 방사선 구형 베어링 제조업체
구형 평면 베어링의 제품 설명:
1재료: 내부와 외부 반지는 강철 (GCr15) 로 이루어져 있습니다.
2열처리: 내부와 외부 고리가 꺼지고 포스파팅됩니다.
3. 구조: 내부 및 외부 링에 오일 굴과 오일 구멍이 있습니다. 외부 링에는 축성 슬롯이 있습니다. 밀폐 반지는 양쪽에 고정되어 있습니다.
4슬라이딩 표면 MoS2 가루 윤활료로 코팅.
5. 성능 특성: 그것은 경직 저항, 부식 저항,자율 정렬의 장점을 가지고 있습니다.그것은 작은 범위 방향에서 무거운 광선 부하와 축적 부하를 필요로 기계에 적용됩니다..
메트릭 크기의 특징 구형 평면 베어링
• 확장 된 내부 반지, 거리를 찾는 필요성을 제거합니다.
• 슬라이딩 표면: 스틸에 스틸 - MoS2 처리.
• 단일 골절 설계
• 내부 및 외부 고리 (ES- Suffix) 의 반지 모양의 굴곡과 기름 구멍을 통해 재유유 (Relubricatable) 할 수 있습니다.
| 스펙 | |
| 모델 | GEEW40ES |
| 소재 | 스테인리스 스틸 / PTFE |
| 내부 지름 | 40mm |
| 외부 지름 | 62mm |
| 공 너비 | 40mm |
| 사용 가능한 모델 | GE, GEES2RS, GAC, GEC, GEG, GEZ, GEEM, GET ... |
| 적용 | 농업용 기계, 충격 흡수기 등 |
| 패키지 | 튜브, 카튼 상자, 나무 상자, 팔레트 |
| 배달 시간 | 샘플에 1 일, 중간 주문에 3-5 일, 큰 주문 양에 10-20 일 |
| OEM | 받아들여 |
| 지불 조건 | TT, L.C, D/A, D/P, 웨스턴 유니온, 페이팔 |
GEG40ES/GEEW40ES 메트릭 크기 구형 평면 베어링
| # | 수사관 # | 크기 (mm) | 부하량 kN | 무게 LBS | |||||||||
| d | D | B | C | d1 | dk | rs | r1s | a | 동적 | 정적 | |||
| 최대 | 분 | 분 | ∙ | ||||||||||
| GEG12ES | GEEW12ES | 12 | 22 | 12 | 7 | 15.5 | 18 | 0.3 | 0.3 | 4 | 10 | 53 | 0.022 |
| GEG15ES | GEEW15ES | 15 | 26 | 15 | 9 | 18.5 | 22 | 0.3 | 0.3 | 5 | 16 | 84 | 0.031 |
| GEG16ES | GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0.3 | 0.3 | 4 | 17 | 85 | 0.035 |
| GEG17ES | GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0.3 | 0.3 | 7 | 21 | 106 | 0.044 |
| GEG20ES | GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.071 |
| GEG25ES | GEEW25ES | 25 | 42 | 25 | 16 | 30.5 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.131 |
| GEG30ES | GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40.7 | 0.6 | 0.6 | 4 | 62 | 310 | 0.168 |
| GEG32ES | GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0.6 | 1 | 4 | 65 | 328 | 0.182 |
| GEG35ES | GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0.6 | 1 | 4 | 79 | 399 | 0.253 |
| GEG40ES | GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0.6 | 1 | 4 | 99 | 495 | 0.338 |
| GEG45ES | GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0.6 | 1 | 4 | 127 | 637 | 0.481 |
| GEG50ES | GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.558 |
| GEG60ES | GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1.15 |
| GEG63ES | GEEW63ES | 63 | 95 | 63 | 36 | 71.5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1.25 |
| GEG70ES | GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1.71 |
| GEG80ES | GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.39 |
| GEG90ES | GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3.21 |
| GEG100ES | GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4.79 |
| GEG110ES | GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5.78 |
| GEG125ES | GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8.49 |
| GEG160ES | GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16.5 |
| GEG200ES | GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1.1 | 1.1 | 4 | 2120 | 10600 | 32.1 |
| GEG250ES | GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1.1 | 1.1 | 4 | 3750 | 17800 | 99.1 |
| GEG320ES | GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1.1 | 1.1 | 4 | 6200 | 30500 | 225 |
설계 및 적용
GEG..E: GE..E 시리즈와 같지만 더 넓은 내부 반지와 더 큰 외부 지름으로 더 큰 기울기 각이 필요한 베어 배치에 적합하며 더 큰 부하 메커니즘에 적합합니다.
GEG..ES: GE..ES 시리즈와 같지만 더 넓은 내부 반지와 더 큰 지름, 더 큰 부하 메커니즘에 적합한 기울기 경우 더 큰 각도가 필요한 베어 배치.
GEG..ES 2RS: GE..ES 2RS 시리즈와 같지만 더 넓은 내부 반지와 더 큰 지름, 더 큰 부하 메커니즘에 적합한 기울기 경우 더 큰 각도가 필요한 베어 배치또는 막대기 끝의 구멍그것은 큰 부하 용량, 쉬운 장착 및 해제 및 메커니즘 단순화 특징을 가지고 있습니다.
