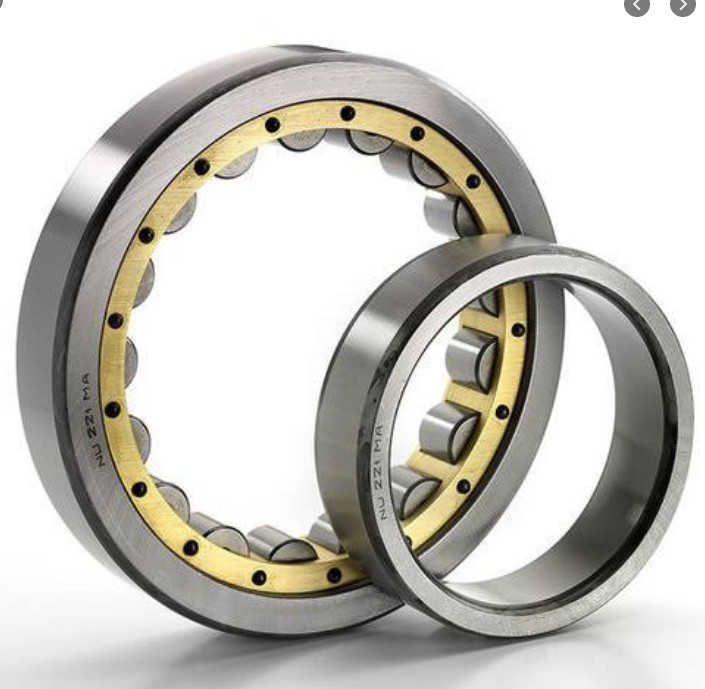

N309 NU309 NJ 309 45x100x25mm 실린더 롤러 베어링 엔지니어링 기계 지게차

원통형 롤러 베어링 N,NU,NJ(RIU,RU) 시리즈

이 베어링은 레이디얼 하중만 전달하며 팽창과 수축을 모두 수용할 수 있습니다.베어링이 회전하는 동안 최소한의 마찰로 하나의 링에서 다른 링으로의 상대 축 방향 변위가 발생합니다.유형 RIU 및 RU 베어링은 다른 축 방향 위치 수단이 제공되는 경우 샤프트 지지를 위해 하나 또는 두 개의 위치에서 사용할 수 있습니다.외부 링에는 두 개의 일체형 리브가 있고 내부 링에는 리브가 없는 원통형 외경이 있습니다.

크기 범위: 80mm ~ 2000mm OD

디자인 속성

• 원통형 내부 링과 외부 링에 두 개의 리브가 있는 설계로 유형 NU 베어링은 플로팅 베어링으로 ​​사용하기에 적합합니다.

• 분리 가능한 구성 요소는 장착 및 제거를 단순화합니다.

• 축 팽창과 수축을 수용합니다.

• 회전하는 동안 최소 마찰로 링 사이의 축 방향 변위를 제공합니다.

• 무거운 방사형 하중을 지원합니다.

• 스러스트 하중이 있는 용도에는 적합하지 않습니다.

애플리케이션

• 시멘트 및 석탄 분쇄기

• 슬리퍼

• 압축기

• 유성 기어

• 기어 박스

• 원심분리기

• 채광 장비

• 집계 처리

• 변속기

  품목 번호	내부(d) MM	외부(D)MM	폭(B) MM	무게(kg)
  NJ210ECP	50	90	20	0.5020
  NJ211ECP	55	100	21	0.6780
  NJ212ECP	60	110	22	0.8420
  NJ213ECP	65	120	23	1.0700
  NJ214ECP	70	125	24	1.1771
  NJ215ECP	75	130	25	1.3000
  NJ216ECP	80	140	26	1.5700
  NJ217ECP	85	150	28	1.9500
  NJ218ECP	90	160	30	2.3240
  NJ219ECP	95	170	32	2.9240
  NJ220ECP	100	180	34	3.5500
  뉴저지 303 ECP	17	47	14	0.1200
  뉴저지 304 ECP	20	52	15	0.1500
  뉴저지 305 ECP	25	62	17	0.2500
  뉴저지 306 ECP	30	72	19	0.3700
  뉴저지 307 ECP	35	80	21	0.4900
  뉴저지 308 ECP	40	90	23	0.6700
  뉴저지 309 ECP	45	100	25	0.8900
  뉴저지 310 ECP	50	110	27	1.1700
