제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GEBK5S
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
기술: |
저소음 고정밀 내구성 |
주유: |
오일, 그리스, 건조 |
소재: |
Chrome Steel, Bearing steel; 크롬 강철, 베어링 강철; GCr15; GCr15; carbon stee |
종류: |
스페리컬 플레인 베어링 |
적용: |
공작기계, 자동, 섬유기계 |
슬라이딩 접촉면: |
스틸 / PTEF 합성물 |
기술: |
저소음 고정밀 내구성 |
주유: |
오일, 그리스, 건조 |
소재: |
Chrome Steel, Bearing steel; 크롬 강철, 베어링 강철; GCr15; GCr15; carbon stee |
종류: |
스페리컬 플레인 베어링 |
적용: |
공작기계, 자동, 섬유기계 |
슬라이딩 접촉면: |
스틸 / PTEF 합성물 |

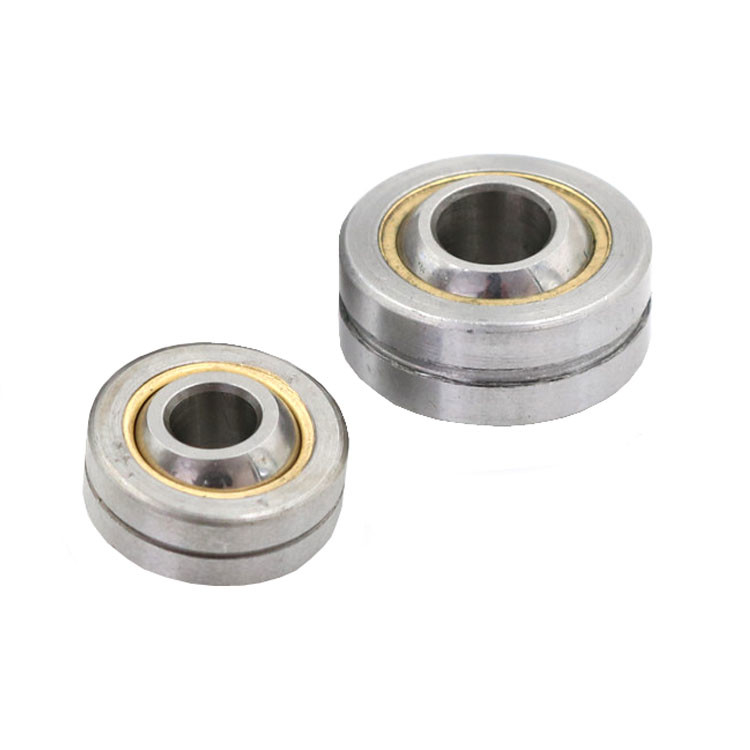

자기 윤활성 관절 광선 구형 평면 베어링 GEBK5S GEBK6S GEBK8S GEBK10S
구형 평면 베어링의 제품 설명:
관절 베어링은 구형 외곽 고리 안의 내부와 외부 구리가 지배하고 있으며, 더 큰 부하를 견딜 수 있습니다.,축적 부하 또는 방사성,축적 관절 부하.외부 구구의 내부 표면에는 복합 물질이 삽입되어 있기 때문에 작업이 베어링에서 생성 될 수 있습니다.일반적으로 느린 스윙 움직임에 사용됩니다.하지만 또한 특정 이동 범위 내의 기울기 각도에도 불구하고,물 보존에 사용되는 자기 윤활 보조 베어링 관절, 전문 기계 및 기타 산업.
방사선 구형 평면 베어링은 구형 웅덩이 바깥 지름의 내부 반지와 그에 따라
구형이지만 내면은 웅덩이입니다. 그들의 설계는 정렬이 필요한 베어링 장치에 특히 적합합니다.
셰프와 하우징 사이의 움직임이 수용되어야 하거나, 오시일레이션 또는 반복적인 기울기 또는 스윙 움직임이 있어야 합니다.
상대적으로 느린 슬라이딩 속도에서 가능할 수 있습니다.
유지보수를 필요로 하는 방사선 구형 평면 베어링은 슬라이딩 접촉 표면 조합 스틸과 스틸을 가지고 있습니다.
이 슬라이딩 접촉 표면 조합은 정기적으로 재유연을 필요로합니다. 슬라이딩 표면의 높은 마모 저항은
이 베어링은 특히 대전 방향의 무거운 부하, 충격 부하 또는 무거운 부하가 발생하는 베어링 장치에 적합합니다.
정적 부하를 수용해야 합니다. 내부 고리의 양쪽에서 고리 모양의 연장을 가진 베어링은
일반적으로 레이어링 양쪽에 스피저 수루가 배치되거나 레이어링을 위해 특별히 설계된 응용 프로그램
수압 실린더의 배열
| 구형 평평 반사 류하 | ||||||||||
| 제1항 | d(mm) | D ((mm) | B ((mm) | C | R1Smin | R2s 분 | d1 분 | dyn.c | stat.co | 무게 (kg) |
| GEBK5S | 5 | 16 | 8 | 6 | 0.3 | 0.3 | 7.7 | 3.3 | 7.8 | 0.009 |
| GEBK6S | 6 | 18 | 9 | 6.75 | 0.3 | 0.3 | 9 | 4.3 | 9.8 | 0.013 |
| GEBK8S | 8 | 22 | 12 | 9 | 0.3 | 0.3 | 10.4 | 6.8 | 16 | 0.024 |
| GEBK10S | 10 | 26 | 14 | 10.5 | 0.3 | 0.6 | 12.9 | 10 | 23 | 0.039 |
| GEBK12S | 12 | 30 | 16 | 12 | 0.3 | 0.6 | 15.4 | 13 | 31 | 0.058 |
| GEBK14S | 14 | 34 | 19 | 13.5 | 0.3 | 0.6 | 16.9 | 17 | 40 | 0.084 |
| GEBK16S | 16 | 38 | 21 | 15 | 0.3 | 0.6 | 19.4 | 21 | 50 | 0.111 |
| GEBK18S | 18 | 42 | 23 | 16.5 | 0.3 | 0.6 | 21.9 | 26 | 61 | 0.16 |
| GEBK20S | 20 | 46 | 25 | 18 | 0.3 | 0.6 | 24.4 | 31 | 73 | 0.21 |
| GEBK22S | 22 | 50 | 28 | 20 | 0.3 | 0.6 | 25.8 | 38 | 88 | 0.26 |
| GEBK25S | 25 | 56 | 31 | 22 | 0.6 | 0.6 | 29.6 | 47 | 110 | 0.39 |
| GEBK30S | 30 | 66 | 37 | 25 | 0.6 | 0.6 | 34.8 | 63 | 148 | 0.61 |
특징:
1설계 ∙ 가이드 링을 제거하여 케이지 균형과 강도를 향상시키는 설계 변경이 가능했습니다.
2재료 기술 HPS 시리즈는 고 청결성 Z 강철으로 만들어집니다. 구형 롤러 베어링의 특수 표면 처리는 착용 저항을 증가시킵니다.
3첨단 재료 옵션을 제공: Super TF 및 TL 강철, 응용 요구 사항에 따라.
4첨단 기술 - 특허 molded 오일 윤활 시스템 또한 제공됩니다.
5. 라이어링은 또한 재유유 목적으로 외부 링에 오일 굴레와 구멍이 있습니다. 선택적 인 내부 링 오일 굴레와 구멍이 있습니다.
