제품 세부 정보
Place of Origin: China
브랜드 이름: SFT
Model Number: COMH19
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
Payment Terms: L/C, T/T, Western Union, MoneyGram
공급 능력: 50000 PC / 달
밀봉 종류: |
오일 코팅 |
주유: |
그리스 |
소재: |
cr 강 GCR15 |
인종: |
PTFE 주사형 |
밀봉 종류: |
오일 코팅 |
주유: |
그리스 |
소재: |
cr 강 GCR15 |
인종: |
PTFE 주사형 |
구형 평면 베어링 고강성 자동차 산업 베어링 COMH19
구형 평면 베어링 의 종류
1유지보수를 필요로 하는 구형 평면 베어링 (제철-제철): 둘 다 반지에서 단단한 슬라이딩 접촉 표면을 가지고 있습니다. 표면은 몰리브덴 디섬유화와 포스파이트로 처리됩니다.마모 저항성 및 마모 경식성 특성을 가지고 있습니다.이 슬라이딩 접촉 표면 조합을 가진 베어링은 정기적인 재유유가 필요합니다.미끄러지는 접촉 표면의 높은 강도는 이러한 베어링을 대체 방향의 무거운 부하가있는 베어링 장치에 특히 적합하게 만듭니다., 충격 부하 또는 무거운 정적 부하를 수용해야합니다.
2유지보수 없는 구형 평면 베어링: 세 가지 그룹이 있습니다: PTFE 복합재료에 대한 철강, PTFE 섬유에 대한 철강 및 구리 합금.철과 PTFE 직물 구형 평면 베어링의 동적 부하 지원 능력은 철과 PTFE 복합 재료보다 높습니다.그들은 매우 낮은 마찰을 가지고 있으며 유지 보수 없이 작동 할 수 있습니다. 그들은 유지 보수 없이 긴 베어 라이프가 필요한 응용 프로그램 또는 운영 조건에서 사용됩니다.부적절한 윤활성 또는 윤활성의 부재로 인해 철과 철의 베어링을 사용하는 것이 바람직하지 않습니다..
봉사 생활
The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfaces, 슬라이딩 재료의 플라스틱 변형 또는 슬라이딩 표면의 피로. 응용 프로그램에 따라 허용되는 마모 또는 허용되는 마찰 증가가 다를 것입니다.즉, 같은 작동 조건 하에서 실제에서 얻을 수 있는 사용 수명은 다를 것입니다..
GEGZ 시리즈 평면 셰프트 베어링의 사용 기간은 오시일레이션 동작의 수입니다.또는 레이어링이 레이어링 클리어런스의 정의된 증가 또는 마찰의 정의된 증가에 도달하기 전에 운용할 수 있는 작동시간의 수.
실제 사용 조건 하에 주어진 구형 평면 베어링이 달성 할 수 있는 실제 사용 수명입니다. 그것은 부하의 크기와 유형에 의해 결정됩니다.하지만 다른 여러 요인들에 의해서도, 오염, 부식, 고 주파수 부하 및 운동 주기, 충격 등이 있습니다. 이러한 요인 중 일부는 결정하기가 불가능하거나 어렵게 결정 될 수 있습니다.
 |
소재 | |||||||||
| 공 | 레이스 | |||||||||
| 52100 강철 | 52100 강철 | |||||||||
| 열처리 | ||||||||||
| 하드 크롬 접착 | 오일로 코팅된 | |||||||||

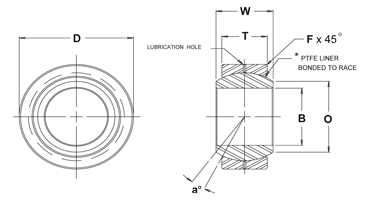

| 베어링 부품 번호 |
B DIA. |
D DIA. |
W 너비 |
T 너비 |
오 DIA. |
공 DIA. |
F 캄퍼 |
a MIA ANG. |
||
|
+0015 -.0005 |
+0000 -.0007 |
+005 -.005 |
+005 -.005 |
REF | REF | REF | REF | |||
| 제2차 세계대전 | .1900 | .5625 | .281 | .218 | .293 | .406 | .015 | 11 | 3,250 | .014 |
| 제2차 세계대전 | .2500 | .6562 | .343 | .250 | .364 | .500 | .022 | 13.5 | 4,950 | .022 |
| 제2차 세계대전 | .3125 | .7500 | .375 | .281 | .419 | .562 | .032 | 12 | 6,475 | .030 |
| 제2차 세계대전 | .3750 | .8125 | .406 | .312 | .516 | .656 | .032 | 10 | 8,400 | .038 |
| 제2차 세계대전 | .4375 | .9062 | .437 | .343 | .530 | .687 | .032 | 8 | 9,454 | .047 |
| 제2차 세계대전 | .5000 | 1.0000 | .500 | .390 | .600 | .781 | .032 | 9.5 | 13,250 | .065 |
| 제2차 세계대전 | .5000 | 1.0000 | 1.000 | .390 | .600 | .781 | .032 | 9.5 | 13.250 | .065 |
| 제2차 세계대전 | .5625 | 1,0937 | .562 | .437 | .671 | .875 | .032 | 9.5 | 16,630 | .086 |
| 제2차 세계대전 | .6250 | 1,1875 | .625 | .500 | .739 | .968 | .032 | 8.5 | 21,280 | .110 |
| 제1차 세계대전 | .7500 | 1.4375 | .750 | .593 | .920 | 1.187 | .044 | 9 | 31,920 | .204 |
| 제2차 세계대전 | .7500 | 1.4375 | .750 | .593 | .920 | 1.187 | .044 | 9 | 31,920 | .204 |
| 제2차 세계대전 | .8750 | 1.5625 | .875 | .703 | .980 | 1.312 | .044 | 9.5 | 41,960 | .263 |
| 제2차 세계대전 | 1.0000 | 1.7500 | 1.000 | .797 | 1.118 | 1.500 | .044 | 10 | 55,200 | .386 |
| COMH16 | 1.0000 | 2.0000 | 1.000 | .781 | 1.360 | 1.687 | .032 | 9 | 70,820 | .553 |
| COMH19 | 1.1875 | 2.3750 | 1.187 | .937 | 1.610 | 2.000 | .032 | 8.5 | 100,730 | .895 |
| COMH20 | 1.2500 | 2.3750 | 1.187 | .937 | 1.610 | 2.000 | .032 | 8.5 | 100,730 | .895 |
| COMH24 | 1.5000 | 2.7500 | 1.375 | 1.094 | 1.860 | 2.312 | .032 | 8.5 | 135,950 | 1.358 |
| COMH28 | 1.7500 | 3.1250 | 1.562 | 1.250 | 2.110 | 2.625 | .044 | 8 | 176,370 | 1.948 |
| COMH32 | 2.0000 | 3.5000 | 1.750 | 1.375 | 2.360 | 2.937 | .044 | 8.5 | 217,060 | 2.650 |
베어링은 스냅 링과 테플론 라인러와 함께 표준으로 제공됩니다.
롤러런스: +.0025 -.0005
참고:
연유 구덩이 I.D. & 레이스의 O.D.
*테플론 라인러에 "T"를 추가합니다.
(테플론 라인러를 가진 단위에는 윤활 구멍이나 틈이 없습니다.)
