제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GFK 50
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
구멍 내경: |
20 - 37 밀리미터 |
정확성 평가: |
P6 |
진동: |
V1 V2 V3 V4 |
단수: |
단일 열 |
무게: |
0.02 킬로그램 |
밀봉 종류: |
밀봉하다 |
구멍 내경: |
20 - 37 밀리미터 |
정확성 평가: |
P6 |
진동: |
V1 V2 V3 V4 |
단수: |
단일 열 |
무게: |
0.02 킬로그램 |
밀봉 종류: |
밀봉하다 |

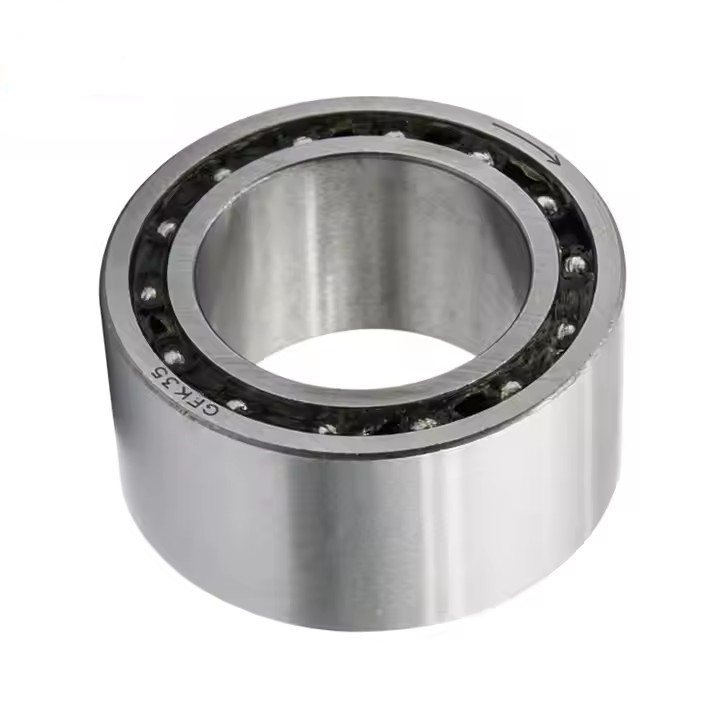

GFK 50 홀드 백스톱 베어링 단방향 클러치 프리휠 백스톱 베어링
제품 설명:
특징
GFK 타입은스프라그이 디자인은 최소 외부 지름에 높은 토크 용량을 제공합니다.
그것은 베어링을 지원하는 유형이며, 기름으로 윤활을 공급합니다.오일 바드 윤활도 가능합니다.
토크 전송은 R6 허용되는 딱딱한 외부 가구와 p5 허용되는 샤프에 압축 부착 장치로 보장되어야 합니다.
이 무거운 프레스 적합성을 고려하기 위해 초기 광선 공백이 제공되었습니다. 작동 온도 범위: 20 °C ~ + 100 °C. 짧은 기간 동안 +120 °C까지의 피크는 허용됩니다.더 높은 온도를 위해 저희에게 연락하십시오..
참조 를 위해 다른 크기
| 종류 | 크기 | 초과 속도 |
류류 시리즈 |
부하 | 무게 | ||||||||
|
롤러 다이너 |
공 다이너 |
롤러 즉시 |
공 즉시 |
||||||||||
GFK |
d | TKN1) | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | ||
| [mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
참고 사항
1) Tmax = 2 × T KN
2) 내부 인종 과잉
3) 외부 인종 과잉
장착 예제
화면
화면
