제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: TSS45
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
소재: |
GCr15 |
정확성 평가: |
P6 |
외부 직경: |
35 - 80mm |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.44 킬로그램 |
종류: |
다른 타입 |
소재: |
GCr15 |
정확성 평가: |
P6 |
외부 직경: |
35 - 80mm |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.44 킬로그램 |
종류: |
다른 타입 |

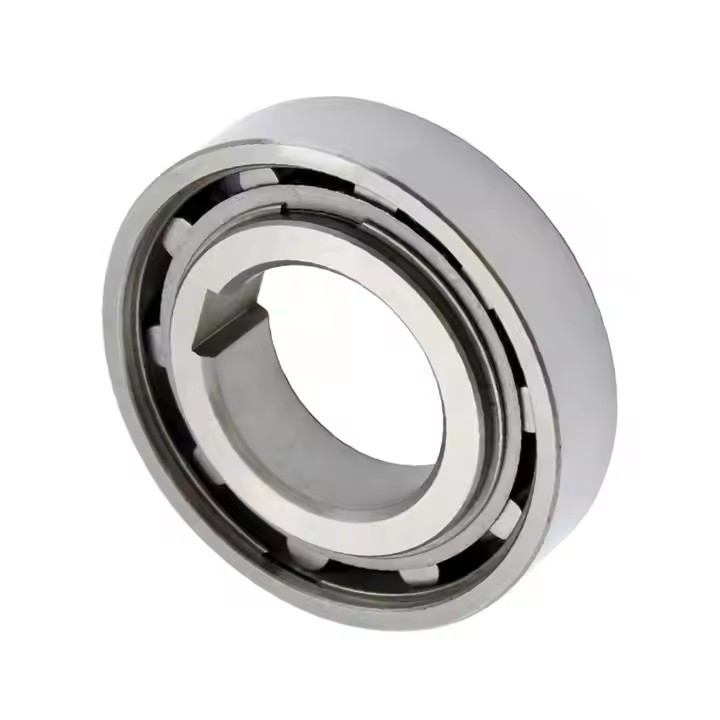

AS45 TSS45 NSS45 프리휠 클러치 1줄기기 위한 경로 공류
소개
타입 TSS/NSS는 롤러 타입의ewheel 비 베어링 지원. 베어링은 축적 및 방사선 부하를 지원해야합니다. 윤활 및 밀착 또한 설치에 의해 제공되어야합니다.명목 외부 차원은 62 시리즈와 동일합니다....구구류.
전형적인 배열은 다음 페이지에 표시된 것과 같은 위치 허용 범위 내에서 62 시리즈 베어링과 함께이 유형을 설치하는 것입니다.내부 경로는 샤프트에 연결됩니다 (6mm 구멍을 제외하고).
외부 레이스는 H7 하우스에 압력을 맞추기 위해 긍정적 r6 관용을 가지고 있습니다. 외부 하우스는
충분히 강하다
조립 후 확장되지 않도록 합니다. 이 설계는 ± S/2의 내부 및 외부 레이스의 축적 오차를 수용할 수 있습니다.
| 종류 | 크기 | 초과속도 | 무게 | 당겨 토크 | ||||||||
| AS (NSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
장착 예제
