제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: AS8 TSS8 NSS8
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
소재: |
GCr15 |
구멍 내경: |
8 - 8.001mm |
외부 직경: |
35 - 80mm |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.02 킬로그램 |
종류: |
다른 타입 |
소재: |
GCr15 |
구멍 내경: |
8 - 8.001mm |
외부 직경: |
35 - 80mm |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.02 킬로그램 |
종류: |
다른 타입 |

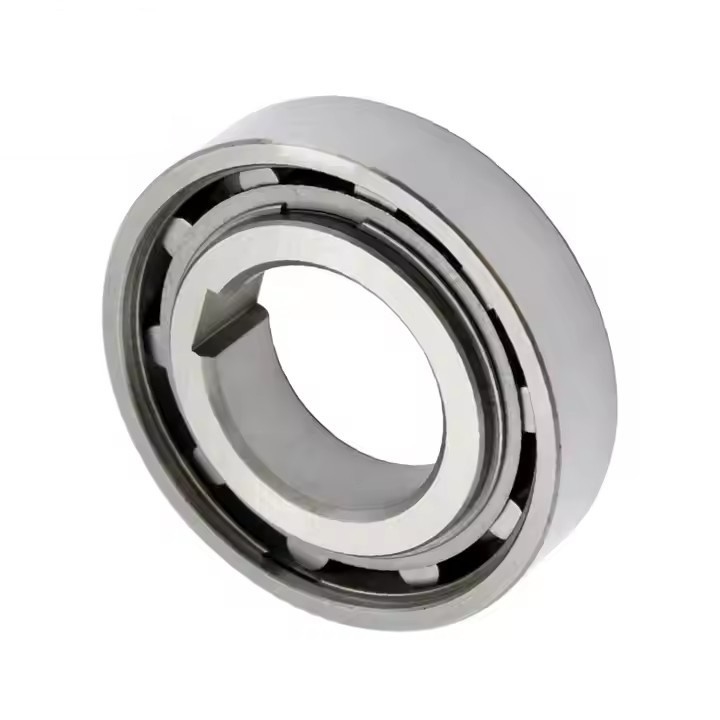

AS8 TSS8 NSS8 백스톱 클러치 일방식 자유륜류
소개
TSS/NSS 타입롤러 타입의 자유 바퀴가 지원되지 않는 베어링입니다. 축적 및 방사선 부하를 지원하기 위해 베어링이 필요합니다. 설비에서 윤활 및 밀착도 제공해야합니다.명목 외부 차원은 62 시리즈와 동일합니다....구구류.
전형적인 배열은 다음 페이지에 표시된 것과 같은 위치 허용 범위 내에서 62 시리즈 베어링과 함께이 유형을 설치하는 것입니다.내부 경로는 샤프트에 연결됩니다 (6mm 구멍을 제외하고).
외부 레이스는 H7 하우스에 압력을 맞추기 위해 긍정적 r6 관용을 가지고 있습니다. 외부 하우스는충분히 강하다
조립 후 확장되지 않도록 합니다. 이 설계는 ± S/2의 내부 및 외부 레이스의 축적 오차를 수용할 수 있습니다.
| 종류 | 크기 | 초과속도 | 무게 | 당겨 토크 | ||||||||
| AS (TSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
장착 예제
