제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: TFS40
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
구멍 내경: |
54.76mm |
정확성 평가: |
P0 |
외부 dia.: |
71.42MM |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.172 킬로그램 |
밀봉 종류: |
봉인하지 않습니다 |
구멍 내경: |
54.76mm |
정확성 평가: |
P0 |
외부 dia.: |
71.42MM |
적용 가능한 산업: |
제조 공장, 기계 수리 공장, 인쇄 공장, 건설 공사, 에너지 및 광업 |
무게: |
0.172 킬로그램 |
밀봉 종류: |
봉인하지 않습니다 |

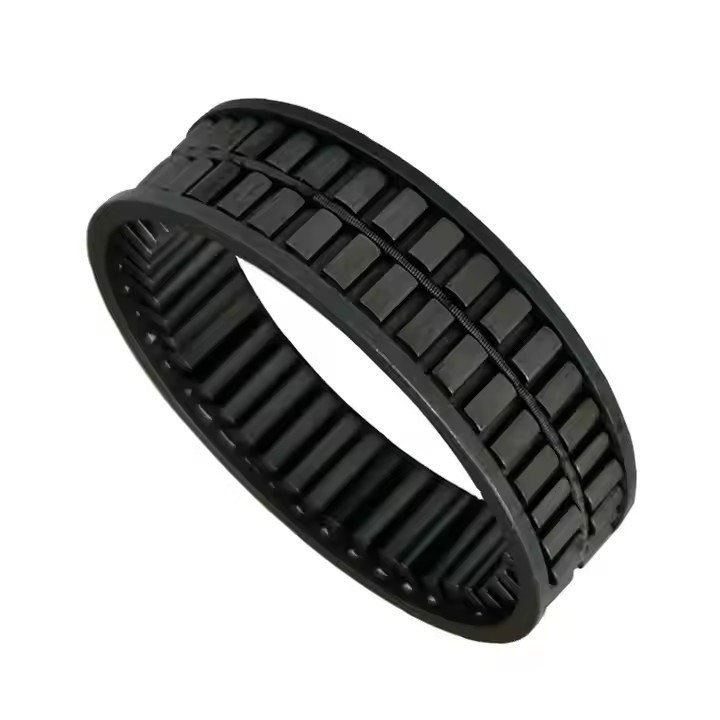

FE 8054 Z 25 이중 줄 케이지 스프래그 클러치 베어링
데이터 시트
| 항목 | FE8000Z |
| 소재 | GCr15 |
| 구멍 크기 | 540.76m |
| 외날. | 71.42mm |
| 너비 | 25mm |
| 토크 | 2015 Nm |
| 무게 | 0.172kg |
| 제1항 | 300543 |
| 항구 | 상하이; 닌보 |
| 배달 시간 | 10 ~ 15 일 |
| 패키지 | 가수 패키지 또는 귀하의 요구 사항 |
특징
너비:16/19/25mm
작동 온도
최대 170°C
인덱싱 주파수
최대 5 Hz
윤활
기름이나 기름유유
부식 보호 장치로 공급됩니다.
요청에 따라 미리 기름질
설치
설치 허용량
셰프트 h6; 허브 H6
내부 반지/아치
강철, HRC 60+4(HV 700)+100); Ehd ≥ 1.3 mm; Rz ≤ 2.5 μm
외곽 반지/하우스
강철, HRC 60+4(HV 700)+100); Ehd ≥ 1.3 mm; Rz ≤ 2.5 μm
제약
자유 휠 클러치 삽입 요소는 축적 제약이 필요합니다양쪽에서
연결 부품
짝짓기 부분의 경화와 깎는 것이 필요합니다.
갈라진 셰프와 허브는 설치가 용이하다.
류류
프리휠 클러치 삽입 요소는 자기 중심이 아닙니다.
짝짓기 부분 사이의 간격을 정의하기 위한 외부 베어링 지원
(내쪽과 바깥쪽 반지) 가 필요합니다.
구성 요소
| 구성 요소 | |
|
자유바퀴 봄 케이지 스프래그 |
삽입 요소 FE 8000 Z 전압 스프링 (Z) 스탬프 스틸 / 완화 된 베어링 스틸 시작 격차 높이 h0= 8.33mm |
| - 추진 고리 | - |
| - 구슬 굴착 | - |
| - 롤러 베어링 | - |
| - 윤활 | - |
| - 포고 | - |
참조 를 위해 다른 크기
그림 전설:
d = 내부 지름 D = 외부 지름 W = 너비 T = 토크
| 지정 |
d [mm] |
D [mm] |
W [mm] |
T이름 [Nm] |
무게 [kg] |
항목 번호 |
| FE 8038 Z 16 | 38.09 | 54.75 | 16 | 609 | 0.082 | 300527 |
| FE 8038 Z 19 | 38.09 | 54.75 | 19 | 801 | 0.096 | 300528 |
| FE 8040 Z 16 | 40.00 | 56.66 | 16 | 668 | 0.084 | 300530 |
| FE 8040 Z 19 | 40.00 | 56.66 | 19 | 880 | 0.102 | 300531 |
| FE 8044 Z 16 | 44.45 | 61.11 | 16 | 799 | 0.091 | 300535 |
| FE 8044 Z 19 | 44.45 | 61.11 | 19 | 1.052 | 0.112 | 300536 |
| FE 8049 Z 16 | 49.72 | 66.38 | 16 | 923 | O.IOO | 300538 |
| FE 8049 Z 19 | 49.72 | 66.38 | 19 | 1.201 | 0.118 | 300539 |
| FE 8050 Z 16 | 50.00 | 66.66 | 16 | 942 | O.IOO | 306637 |
| FE 8050 Z 25 | 50.00 | 66.66 | 19 | 1,237 | 0.123 | 306638 |
| FE 8054 Z 16 | 54.76 | 71.42 | 16 | 1,080 | 0.107 | 300541 |
| FE 8054 Z 19 | 54.76 | 71.42 | 19 | 1,424 | 0.128 | 300542 |
| FE 8054 Z 25 | 54.76 | 71.42 | 25 | 2,015 | 0.172 | 300543 |
| FE 8060 Z 16 | 60.00 | 76.66 | 16 | 1,243 | 0.113 | 306639 |
| FE 8060 Z 19 | 60.00 | 76.66 | 19 | 1,560 | 0.141 | 306640 |
| FE 8060 Z 25 | 60.00 | 76.66 | 25 | 2,111 | 0.188 | 306641 |
| FE 8072 Z 16 | 72.21 | 88.87 | 16 | 1,740 | 0.135 | 300548 |
| FE 8072 Z 19 | 72.21 | 88.87 | 19 | 2,145 | 0.163 | 300549 |
| FE 8072 Z 25 | 72.21 | 88.87 | 25 | 2,918 | 0.220 | 300550 |
| FE 8079 Z 25 | 79.69 | 96.36 | 25 | 3,295 | 0.227 | 300551 |
| FE 8080 Z 16 | 80.00 | 96.66 | 16 | 1,848 | 0.141 | 306642 |
| FE 8080 Z 19 | 80.00 | 96.66 | 19 | 2,278 | 0.176 | 306643 |
| FE 8080 Z 25 | 80.00 | 96.66 | 25 | 3,101 | 0.235 | 306644 |
| FE 8083 Z 25 | 83.34 | 100.00 | 25 | 3,640 | 0.245 | 300553 |
| FE 8100 Z 16 | 100.00 | 116.66 | 16 | 2,632 | 0.188 | 306645 |
| FE 8100 Z 19 | 100.00 | 116.66 | 19 | 3,303 | 0.228 | 306646 |
| FE 8100 Z 25 | 100.00 | 116.66 | 25 | 4,535 | 0.306 | 306647 |
| FE 8103 Z 16 | 103.23 | 119.89 | 16 | 2,887 | 0.184 | 300556 |
| FE 8103 Z 19 | 103.23 | 119.89 | 19 | 3,582 | 0.290 | 300557 |
| FE 8103 Z 25 | 103.23 | 119.89 | 25 | 4,920 | 0.300 | 300558 |
| FES 8123 Z 25 | 123.34 | 140.00 | 25 | 6,600 | 0.370 | 300561 |
| FE 8123 Z 25 | 123.88 | 140.54 | 25 | 6,604 | 0.370 | 300559 |
| FE 8126 Z 25 | 126.22 | 142.88 | 25 | 6,744 | 0.375 | 300562 |
| FE 8140 Z 25 | 140.00 | 156.66 | 25 | 7,388 | 0.410 | 300565 |
| FE 8150 Z 25 | 150.00 | 166.66 | 25 | 8,272 | 0.440 | 300567 |
| FE 8160 Z 25 | 160.00 | 176.66 | 25 | 9,096 | 0.470 | 306344 |
| FE 8180 Z 25 | 180.00 | 196.66 | 25 | 10,463 | 0.520 | 306274 |
| FE 8220 Z 25 | 220.00 | 236.66 | 25 | 14,060 | 0.640 | 306148 |
지정된 명목 토크는 짝짓기 부품의 충분한 딱딱성에 기초합니다.
