제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: ASNU60
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
크기: |
30*72mm |
정확성 평가: |
P0 |
소재: |
GCr15 |
무게: |
0.54 킬로그램 |
토크: |
255nM |
크기: |
30*72mm |
정확성 평가: |
P0 |
소재: |
GCr15 |
무게: |
0.54 킬로그램 |
토크: |
255nM |

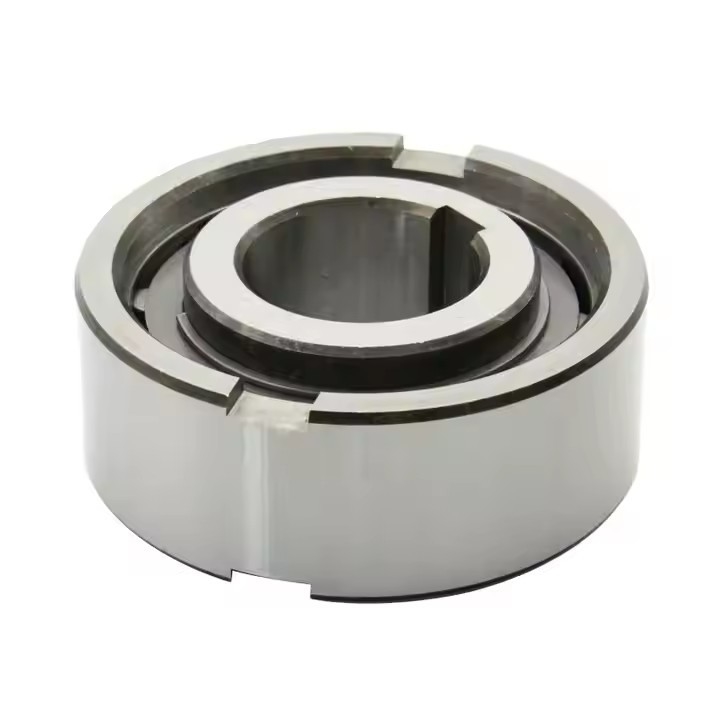

NFS는 롤러 타입의 자유 바퀴 비 베어링 지원입니다. 베어링은 아실 및 방사선 부하를 지원합니다. 윤활 및 밀착 또한 설치에 의해 제공되어야합니다.
ASNU NFS 타입 일방용 클러치는 베어링 지원이 없는 롤러 타입이기 때문에, 베어링은 축적 및 방사성 부하를 지원하는 것이 필요합니다.또한 설비에서 윤활 및 밀폐가 제공되어야 합니다.내부 라인은 샤프트에 연결되어 있고 외부 라인은 H7 하우징에 장착되도록 n6 허용도를 가지고 있습니다.
| 모델 | ASNU30 |
| 소재 | 크롬 스틸 GCr15 |
| 내부 지름 | 30mm |
| 외부 지름 | 72mm |
| 토크 용량 | 255Nm |
| 무게 | 0.54kg |
| 적용 | 직물 기계, 팬, 환기기, 인쇄기 |
| 패키지 | 카튼 상자 / 나무 상자 |
| 지불 조건 | TT. L/C, D/A, D/P, 웨스턴 유니온 |
| 배달 시간 | 표본에 2-4 일, 큰 주문에 7 일 |
크기와 용량
| 종류 | 크기 |
초과 속도 |
무게 | 당기 톱크 | ||||||||||
|
ASNU (NFS) |
dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
