제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: DC4445A-N
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
적용 가능한 산업: |
제조 공장, 건설 작업 |
정확성 평가: |
P0 |
종류: |
스프래그 클러치 |
소재: |
GCr15 |
무게: |
0.095 |
토크(nm): |
363 |
내부 레이스 최대 오버런 속도 (R/Min): |
4300 |
폭(MM): |
16 |
적용 가능한 산업: |
제조 공장, 건설 작업 |
정확성 평가: |
P0 |
종류: |
스프래그 클러치 |
소재: |
GCr15 |
무게: |
0.095 |
토크(nm): |
363 |
내부 레이스 최대 오버런 속도 (R/Min): |
4300 |
폭(MM): |
16 |

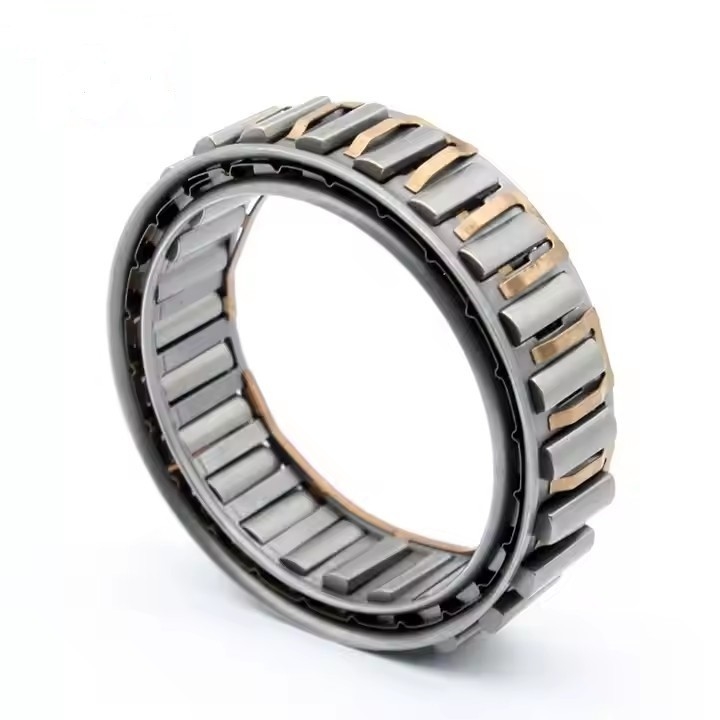

DC 스프래그 자유바퀴 일방적 클러치 베어링
자세한 정보
| 항목 | DC |
| 소재 | GCr15 |
| 지루한 날 | 22.225-123.881mm |
| 외날. | 38.885-142.880mm |
| 너비 | 10~25.4mm |
| 토크 용량 | 63-4875 N.m |
| 초과 속도 (imax) | 1500-8600 r/min |
| 초과속도 (amax) | 750~4300 r/min |
| 무게 | 00.03-0.4kg |
| 패키지 | 카튼 상자 또는 요구 사항 |
간략 한 소개
대안적으로, 경기는 아래의 사양에 따라 경화 된 철강 샤프트 또는 하우징에서 수행 할 수 있습니다.완성된 부품의 표면 경도는 최소 0.6mm의 깊이에서 HRC 60 ~ 62이어야 합니다.
핵심 경도는 HRC35 ~ 45입니다. 표면 거칠성은 22CLA를 초과하지 않습니다.경주: 25mm 너비에 0,007mm.
크기와 용량
| 크기 | 초과속도 | 스프래그 공간 |
아니죠 클리프
|
- 아니 찌꺼기 |
무게 | |||||||
| TKN1) | nimax2) | namax3) | Øa+0008 -0.005 |
Øc±0013 | 에민 | 오드민 | Øbmax | |||||
| [Nm] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 80.33±0.075 | 10 | 50 | 15 | ∙ | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 80.33±0.075 | 13.5 | 58 | 18 | ∙ | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 80.33±0.075 | 13.5 | 62 | 20 | ∙ | 14 | 0.06 |
| DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 80.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 80.33±0.075 | 16 | 71 | 25 | ∙ | 18 | 0.085 |
| DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 80.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 80.33±0.1 | 16 | 79 | 29 | ∙ | 20 | 0.095 |
| DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 80.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 16 | 92 | 36 | ∙ | 24 | 0.11 |
| DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C ((4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 80.33±0.1 | 16 | 98 | 38 | ∙ | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 80.33±0.1 | 21 | 104 | 42 | ∙ | 26 | 0.175 |
| DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 21 | 115 | 48 | ∙ | 30 | 0.185 |
| DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 80.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 80.33±0.1 | 25.4 | 132 | 55 | ∙ | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 80.33±0.1 | 16 | 134 | 58 | ∙ | 34 | 0.165 |
| DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 80.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 80.33±0.1 | 25.4 | 184 | 80 | ∙ | 50 | 0.4 |
| DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 90.50±0.1 | 25.4 | 186 | 80 | 11 | 44 |
0.4 |
성장 하는 예
일방용 클러치 베어링의 적용:
원 웨이 클러치 스프래그 타입 주로 백 스톱 클러치로 사용됩니다
환속기, 플렌더 변속기, 시우 변속기
오버런클러치: 여러 기계를 구동하거나 구동된 기계를 꺼낸 후에 구동되는 기계를 구동하는 기기의 질량의 관성을 분리하기 위해.
인덱싱 클러치: 계단을 단계적으로 돌리는 것으로 인덱싱 된 재료 공급 또는 변속 속도를 달성합니다.
