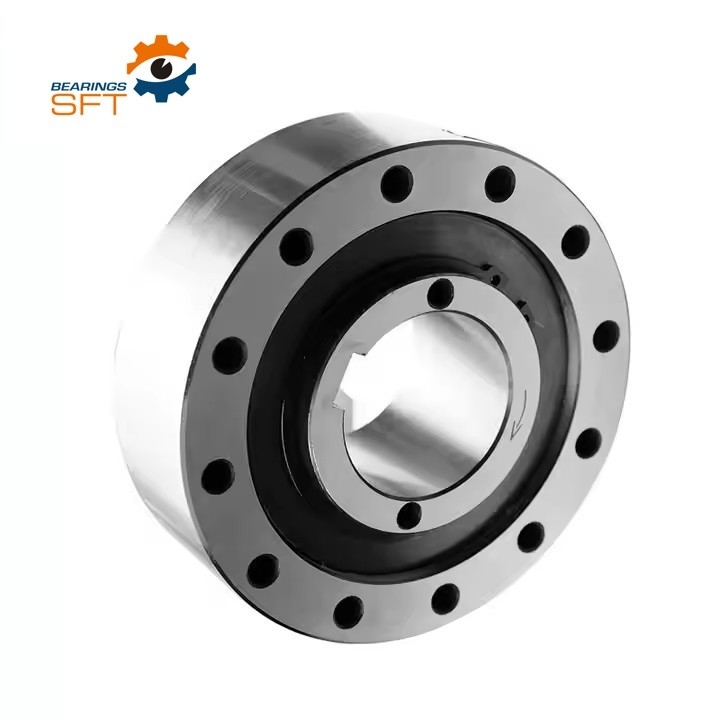

제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: FXM200-63
지불 및 배송 조건
최소 주문 수량: 협상 가능
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 30-45days
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
종류: |
캠 클러치 어셈블리 |
크기: |
130*310mm |
밀봉 종류: |
물개 |
소재: |
GCr15 |
모델 번호: |
FXM200-63 캠 클러치 |
OEM: |
받아들여 |
적용: |
기계류 |
내경: |
130-155 mm |
외부 지름: |
310 밀리미터 |
폭(MM): |
80mm |
종류: |
캠 클러치 어셈블리 |
크기: |
130*310mm |
밀봉 종류: |
물개 |
소재: |
GCr15 |
모델 번호: |
FXM200-63 캠 클러치 |
OEM: |
받아들여 |
적용: |
기계류 |
내경: |
130-155 mm |
외부 지름: |
310 밀리미터 |
폭(MM): |
80mm |
기술 데이터
| 항목 | FXM 200-63 |
| 소재 | GCr15 |
| 지루한 날 | 130~155mm |
| 외날. | 310mm |
| 너비 | 80mm |
| 토크 용량 | 31000Nm |
| 무게 | 32kg |
| 패키지 | 나무 케이스 또는 요구 사항으로 |
크기와 용량
크기와 용량
| 종류 | d | A | B | D | E | F | G | J | L | P | T | U | V | W | Z** | w | ||||||
| 부어 |
mm |
|||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | 1kg | ||||
|
FXM 31 -17 |
20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
|
FXM 38 -17 |
25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
|
FXM 46 -25 |
25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
|
FXM 51 -25 |
25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
|
FXM 56 -25 |
35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
|
FXM 61-19 |
30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
|
FXM 66 -25 |
35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
|
FXM 76 -25 |
45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
|
FXM 86 -25 |
40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
|
FXM 101 -25 |
55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
|
FXM 85 -40 |
45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
|
FXM 100 -40 |
45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
|
FXM 120 -50 |
60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
|
FXM 140 -50 |
65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
|
FXM 170 -63 |
70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
|
FXM 200 -63 |
130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
|
FXM 240 - 63 |
185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
|
FXM 240 - 96 |
185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
|
FXM 260 - 63 |
205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
|
FXM 290 - 70 |
230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
|
FXM 290 - 96 |
230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
|
FXM 310 - 70 |
240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
|
FXM 310 - 96 |
240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
|
FXM 320 - 70 |
250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
|
FXM 360 - 100 |
280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
|
FXM 410 - 100 |
320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
|
FXM 2410 - 100 |
320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 | ||||||
참고:
최대 전달 모멘트는 지정된 명목 모멘트의 2배입니다.
이론적 명목 토크는 내부 반지와 외부 반지 사이의 이상적 동심성에서만 적용됩니다.동심성은 주변 부분의 베어링 플레이와 센터 오류에 의해 영향을 받습니다..
그 다음에는 테이블에 명시된 명목 토크가 적용되며, 기존의 마감 (T.I.R.) 을 고려합니다. 요청에 따라 더 높은 속도.
장착
통합 Freewheels FXM는 베어링 지원 없이.
외부 반지는 고객으로부터 제공되어야 합니다. 허용되는 실행 (T.I.R.)
통합 Freewheel FXM는 고객 부착 부분에 외부 트랙 F를 통해 중심에 있고 여기에 볼트 (그림 67-1 참조).장착 부품의 파일럿 지름의 허용값은 ISO h6 또는 h7이어야 합니다..
샤프트의 허용은 ISO h6 또는 j6이어야 합니다. 샤프트 끝에 장착하려면 요청에 따라 끝 덮개가 제공 될 수 있습니다. (그림 67-3 참조).
윤활
스프래그 리프트 오프 속도를 초과 한 속도는 특별한 윤활이 필요하지 않습니다; 자유 바퀴
유지보수 없이 작동한다. 스프래그 리프트 오프 속도 이하에서 작동할 경우, 지정된 오일 품질의 오일 윤활이 제공되어야 한다.
