제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: DC2776C
지불 및 배송 조건
최소 주문 수량: 500
가격: 1-50USD/PC
포장 세부 사항: 중성
배달 시간: 45일
지불 조건: T/T, 웨스턴 유니온, 머니그램
공급 능력: 5000개
토크: |
50-3900Nm |
소재: |
GCr15 |
단단함: |
HRC58-62 |
종류: |
롤러 또는 스프래그 |
밀봉 종류: |
봉인 |
구멍 내경: |
20-20.0001 mm |
토크: |
50-3900Nm |
소재: |
GCr15 |
단단함: |
HRC58-62 |
종류: |
롤러 또는 스프래그 |
밀봉 종류: |
봉인 |
구멍 내경: |
20-20.0001 mm |

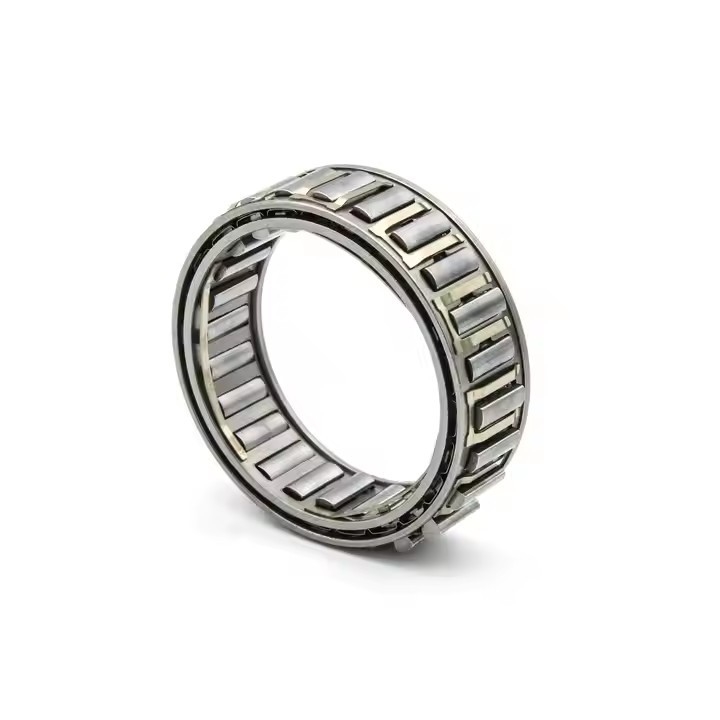

DC 2776 C 스프래그 클러치 단방향 백스톱 25.4mm 두께의 자유바퀴
특징
Type DC는 스프래그 타입의 자유 바퀴 케이지입니다. 내부 또는 외부 경주. 그것은 디자인에 설치되어야 합니다 주축 및 방사선 부하를 지원하는 레이스를 제공하는,DC 타입 버전-N은 모든 현재 전력 송전기에 사용되는 윤활유의 종류
시온 장비.
스프래크 공간 허용값은 초과되어서는 안 됩니다. 내부와 외부 경주 모두 최소 평평해야 합니다 너비 ∙e∙, 구부러짐 없이, 자유바퀴를 보장하기 위해 다음 페이지에 표시된 것처럼 제대로 작동합니다.
대안적으로, 경주 가혹한 경우에 만들 수 있습니다. 아래 사양에 따른 철강 셰프트 또는 하우징 완성된 부품의 표면 딱딱함은 HRC 60에서 62, 최소 0,6mm의 깊이로 핵 경도는 HRC35 ~ 45입니다. 표면 거칠성 22CLA를 초과하지 않습니다. 경주 사이의 최대 톱니: 0,007mm 25mm 너비
선택 할 수 있는 DC 시리즈의 다른 크기
| 크기 |
초과 속도 |
스프라그 공간 |
번호 클리프
|
번호 찌꺼기 |
무게 | |||||||
| TKN1) | nimax2) | namax3) | Øa+0008 -0.005 |
Øc±0013 | 에민 | 오드민 | Øbmax | |||||
| [Nm] | [min -1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 80.33±0.075 | 10 | 50 | 15 | ∙ | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 80.33±0.075 | 13.5 | 58 | 18 | ∙ | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 80.33±0.075 | 13.5 | 62 | 20 | ∙ | 14 | 0.06 |
| DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 80.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 80.33±0.075 | 16 | 71 | 25 | ∙ | 18 | 0.085 |
| DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 80.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 80.33±0.1 | 16 | 79 | 29 | ∙ | 20 | 0.095 |
| DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 80.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 16 | 92 | 36 | ∙ | 24 | 0.11 |
| DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C ((4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 80.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 80.33±0.1 | 16 | 98 | 38 | ∙ | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 80.33±0.1 | 21 | 104 | 42 | ∙ | 26 | 0.175 |
| DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 21 | 115 | 48 | ∙ | 30 | 0.185 |
| DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 80.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 80.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 80.33±0.1 | 25.4 | 132 | 55 | ∙ | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 80.33±0.1 | 16 | 134 | 58 | ∙ | 34 | 0.165 |
| DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 80.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 80.33±0.1 | 25.4 | 184 | 80 | ∙ | 50 | 0.4 |
| DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 90.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
1) Tmax = 2 ×T KN
2) 내부 인종 과잉
3) 외부 인종 과잉
*) 내부 케이지 중앙 플랜지는 반대쪽에 있습니다.
옆면
**) 허용 범위의 확장 ±0013 허용
