제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: POS16 POS18
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
연결 나사 모양: |
수나사 |
신청: |
전기 모터, 자동차 부품 |
특징: |
높은 정밀도 |
볼 소재: |
Gcr15 강철, 열처리 |
새장: |
강철 Cage.brass Cage.nylon 새장 |
정밀 등급: |
높은 정밀도 |
연결 나사 모양: |
수나사 |
신청: |
전기 모터, 자동차 부품 |
특징: |
높은 정밀도 |
볼 소재: |
Gcr15 강철, 열처리 |
새장: |
강철 Cage.brass Cage.nylon 새장 |
정밀 등급: |
높은 정밀도 |

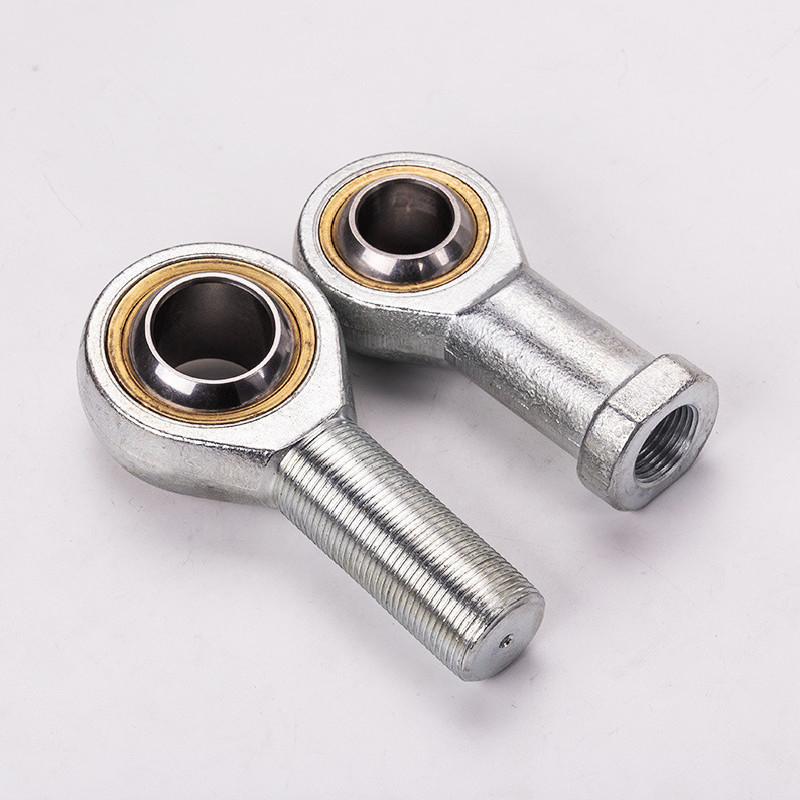

수나사 볼 조인트 로드 엔드 베어링 POS16 POS18 어안 베어링
소개
조인트 베어링은 슬라이딩 베어링의 특수 구조입니다.주로 구면 내륜과 구면 외륜으로 구성된 구름 베어링보다 구조가 간단하여 더 큰 하중을 견딜 수 있으며, 종류와 구조에 따라 레이디얼 하중, 축방향 하중 및 방사형, 축이 동시에 존재합니다.
특징
1. 오른쪽 또는 왼쪽 수나사로 늘어나는 스트레칭 막대가 있는 베어링.
2. 로드 바디, 윤활 구멍이 있는 하우징 또는 그리스 니플의 표면에 아연 도금을 합니다.
삼.로드 엔드 허용 작동 온도는 -30°C ~ +80°C 온도 범위에서 사용할 수 있으며 견딜 수 있는 권리를 유지합니다.
신청
그것은 엔지니어링 유압 오일 실린더, 금속 성형 기계, 엔지니어링 기계, 자동화 장비, 자동 댐퍼, 물 보존 기계 등의 산업에서 널리 사용됩니다.
그것은 일반적으로 저속 스윙 모션, 각 운동에 사용되며 더 큰 하중을 견딜 수 있으며 방사형 하중, 축 방향 하중 또는 방사형, 축 방향 하중의 조인트를 견딜 수 있습니다.
| 암호 | 치수(mm) | 하중 등급 KN |
무게 | ||||||||||||||
| 디 | d3 6H | 비 | C1 | 여 | L3분 | d2 | L4 | h1 | L5 | d4 | d5 | d1 | α≈ | 딘.CD | 통계CS | 킬로그램 | |
| PHS4 | 4 | M4x0.7 | 7 | 5.25 | 8 | 8 | 14 | 31 | 24 | 4 | 8 | 9.5 | 6.5 | 13 | 삼 | 5 | 0.009 |
| PHS5 | 5 | M5×0.8 | 8 | 6 | 9 | 10 | 16 | 35 | 27 | 4 | 8.5 | 11 | 7.7 | 13 | 3.25 | 5.7 | 0.016 |
| PHS6 | 6 | M6×1.0 | 9 | 6.75 | 11 | 12 | 18 | 39 | 30 | 5 | 10 | 13 | 8.96 | 13 | 4.3 | 7.2 | 0.022 |
| PHS8 | 8 | M8×1.25 | 12 | 9 | 14 | 16 | 22 | 47 | 36 | 5 | 12.5 | 16 | 10.4 | 14 | 7.2 | 11.6 | 0.047 |
| PHS10 | 10 | M10×1.5 | 14 | 10.5 | 17 | 20 | 26 | 56 | 43 | 6.5 | 15 | 19 | 12.9 | 13 | 10 | 14.5 | 0.077 |
| PHS12 | 12 | M12×1.75 | 16 | 12 | 19 | 22 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 15.4 | 13 | 13.4 | 17 | 0.1 |
| PHS14 | 14 | M14×2.0 | 19 | 13.5 | 22 | 25 | 34 | 74 | 57 | 8 | 20 | 25 | 16.9 | 16 | 17 | 24 | 0.16 |
| PHS16 | 16 | M16×2.0 | 21 | 15 | 22 | 28 | 40 | 84 | 64 | 8 | 22 | 27 | 19.4 | 15 | 21.6 | 28.5 | 0.22 |
| PHS18 | 18 | M18×1.5 | 23 | 16.5 | 27 | 32 | 44 | 93 | 71 | 10 | 25 | 31 | 21.9 | 15 | 26 | 42.5 | 0.32 |
| PHS20 | 20 | M20×1.5 | 25 | 18 | 30 | 33 | 50 | 102 | 77 | 10 | 27.5 | 34 | 24.4 | 14 | 31.5 | 42.5 | 0.42 |
| PHS22 | 22 | M22×1.5 | 28 | 20 | 32 | 37 | 54 | 111 | 84 | 12 | 30 | 38 | 25.8 | 15 | 47.5 | 68 | 0.54 |
| PHS25 | 25 | M24×2.0 | 31 | 22 | 36 | 42 | 60 | 124 | 94 | 12 | 33.5 | 42 | 29.6 | 15 | 47.5 | 68 | 0.73 |
| PHS28 | 28 | M27×2.0 | 35 | 24 | 41 | 48 | 66 | 136 | 103 | 14 | 37 | 46 | 32.3 | 15 | 58 | 75.5 | 0.98 |
| PHS30 | 30 | M30×2.0 | 37 | 25 | 41 | 51 | 70 | 145 | 110 | 15 | 40 | 50 | 34.8 | 17 | 64 | 88 | 1.1 |
