제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: LSB-LC
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000 PC / 달
재료: |
steel/GCR15/Chrome 강철을 지니기 |
곧음: |
1000 밀리미터의 5 um을 초과하지 마세요 |
원형: |
3.0 um 이내에 |
견고성: |
HRC58-60, HRC60+2 |
애플리케이션: |
기계류 |
타입: |
직선 운동 도구 |
재료: |
steel/GCR15/Chrome 강철을 지니기 |
곧음: |
1000 밀리미터의 5 um을 초과하지 마세요 |
원형: |
3.0 um 이내에 |
견고성: |
HRC58-60, HRC60+2 |
애플리케이션: |
기계류 |
타입: |
직선 운동 도구 |

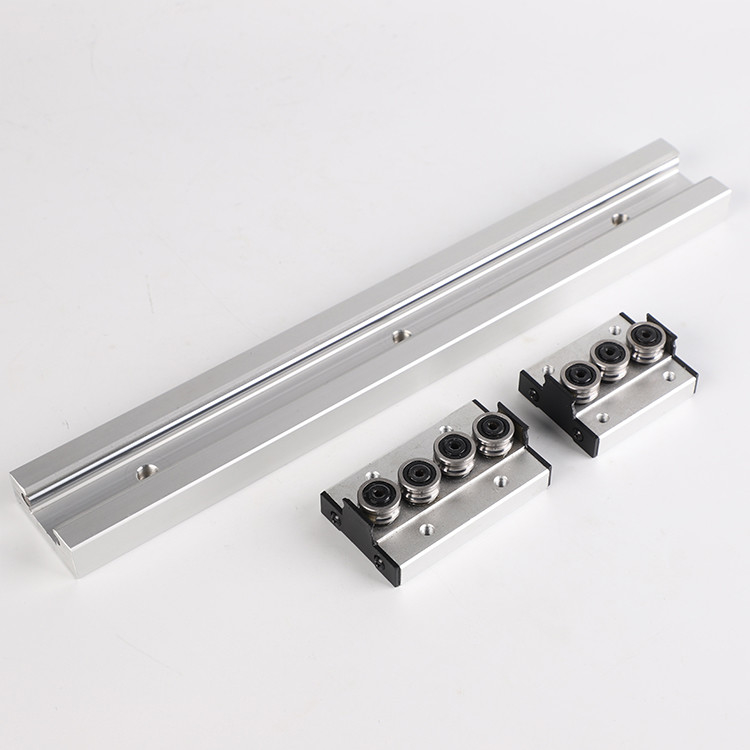

선 회전하는 도구 그라인더를 지니는 CNC (컴퓨터에 의한 수치제어) 도구를 지니는 순환 선 롤러 가이드 레일
지탱하는 것 :알루미늄 지지 레일 /Shaft 지지 레일 / 라운드 리니어 가이드 :
둥근 리니어 가이드 타입 :
(1), SBR-C12,SBR-C13,SBR-C16,SBR-C20,SBR-C25,SBR-C30,SBR-C35,SBR-C40,SBR-C50 ;
(2), TBR-C16,TBR-C20,TBR-C25,TBR-C30.
리니어 슬라이드 고정 베아링 :
(1)SBR12UU/LUU,SBR13UU/LUU,SBR16UU/LUU,SBR20UU/LUU,SBR25UU/LUU,SBR30UU/LUU
SBR40UU/LUU,SBR50UU/LUU ;
(2)TBR16UU/LUU,TBR20UU/LUU,TBR25UU/LUU,TBR30UU/LUU
제품 특징 :
A. 동적이고 정적 마찰 저항 차이는 작으며, 그것이 CNC 시스템의 응답 속도와 민감도를 향상시키도록 도움이 됩니다 ;
비. 구동력은 작으며, 그것이 에너지 소비를 줄입니다 ;
Ｃ. 높은 위치 결정 정밀도와 반복 위치 결정 정밀도 ;
Ｄ. 예하중을 증가시킴으로써, 강성은 매우 강화됩니다 ;
Ｅ. 쌍을 이루는 가이드 레이스를 사용할 때, 그것은 확산 소둔 에러의 효과를 가집니다 ;
Ｆ. 로드에서의 위 아래로 쯤에 견딜 수 있습니다 ;
Ｇ. 말과 측면은 수동 자동이 오일 컵을 통하여 기름을 쳤다는 것 일 수 있습니다 ;
Ｈ. 그것은 기계적인 구조의 설계와 제조를 단순화했고 그러므로 제조 비용을 줄였습니다.
상술
LSA-A / LSA-LA 시리즈
| 모델 | 차원 | 슬라이더 사이즈 | ||||||||||||||
|
높이 Ｈ |
폭 Ｗ |
길이 Ｌ |
W2 | H2 | 비 | Ｃ | S*l | L1 | Ｔ | T1 | 엔 | Ｇ | Ｋ | d1 | 노즐 상술 | |
| LSA 15 A | 24 | 47 | 56.3 | 16 | 4.7 | 38 | 30 | M5*11 | 39.3 | 7 | 11 | 4.3 | 7 | 3.2 | 3.3 | G-M4 |
|
LSA 20 A LSA 20 LA |
30 | 63 |
72.9 88.8 |
21.5 | 4 | 53 | 40 | M6*10 |
51.3 67.2 |
7 | 10 | 5 | 12 | 5.8 | 3.3 | G-M6 |
|
LSA 25 A LSA 25 LA |
36 | 70 |
81.6 100.6 |
23.5 | 5.5 | 57 | 45 | M8*16 |
59 78 |
11 | 16 | 6 | 12 | 5.8 | 3.3 | G-M6 |
|
LSA 30 A LSA 30 LA |
42 | 90 |
97 119.2 |
31 | 7 | 72 | 52 | M10*18 |
71.4 93.6 |
11 | 18 | 7 | 12 | 6.5 | 3.3 | G-M6 |
|
LSA 35 A LSA 35 LA |
48 | 100 |
111.2 136.6 |
33 | 7.5 | 82 | 62 | M10*21 |
81 106.4 |
13 | 21 | 8 | 11.5 | 8.6 | 3.3 | G-M6 |
|
LSA 45 A LSA 45 LA |
60 | 120 |
137.7 169.5 |
37.5 | 10 | 100 | 80 | M12*25 |
102.5 134.3 |
13 | 25 | 10 | 13.5 | 10.6 | 3.3 | G-PT1/8 |
| 모델 | 철도 사이즈 | 기본 부하 용량 | 무방한 정적 모멘트 | 중량 | ||||||||||
|
높이 Ｈ |
폭 Ｗ |
피치 Ｐ |
Ｅ std |
D*h*d |
동하중 Ｃ 나트 |
정하중 C0 나트 |
MP KN*m |
내 KN*m |
MR KN*m |
슬라이더 KG |
가이드 KG / Ｍ |
|||
| 단일 * | Double* | 단일 * | Double* | |||||||||||
| LSA 15 A | 15 | 15 | 60 | 20 | 7.5*5.3*4.5 | 11.8 | 18.9 | 0.12 | 0.68 | 0.12 | 0.68 | 0.14 | 0.18 | 1.5 |
|
LSA 20 A LSA 20 LA |
20 | 18 | 60 | 20 | 9.5*8.5*6 |
19.7 23.3 |
29.5 39.3 |
0.23 0.39 |
1.42 2.23 |
0.23 0.39 |
1.42 2.23 |
0.29 0.38 |
0.4 0.52 |
2.4 |
|
LSA 25 A LSA 25 LA |
23 | 22 | 60 | 20 | 11*9*7 |
28.1 34.4 |
42.4 56.6 |
0.39 0.67 |
2.20 3.52 |
0.39 0.67 |
2.20 3.52 |
0.48 0.63 |
0.62 0.82 |
3.4 |
|
LSA 30 A LSA 30 LA |
28 | 26 | 80 | 20 | 14*12*9 |
39.2 47.9 |
57.8 77.0 |
0.62 1.07 |
3.67 5.81 |
0.62 1.07 |
3.67 5.81 |
0.79 1.05 |
1.09 1.43 |
4.8 |
|
LSA 35 A LSA 35 LA |
34 | 29 | 80 | 20 | 14*12*9 |
52.0 63.6 |
75.5 100.6 |
0.93 1.60 |
5.47 8.67 |
0.93 1.60 |
5.47 8.67 |
1.25 1.67 |
1.61 2.11 |
6.6 |
|
LSA 45 A LSA 45 LA |
45 | 38 | 105 | 22.5 | 20*17*14 |
83.8 102.4 |
117.9 157.3 |
1.81 3.13 |
10.67 16.95 |
1.81 3.13 |
10.67 16.95 |
2.57 3.43 |
2.98 3.9 |
11.5 |
기록 : 상술 55와 65에 대한 요구조건은 미안하지만, LSA-B / LSA-LB 모델을 이용합니다.
Note* : 단일 : 단일 슬라이더 두배 : 두배 하락은 팽팽하게 준비했습니다.
기록 : 리니어 가이드를 회전시키는 볼의 기초적 평가된 피로 수명은 Ｃ 50 킬로미터입니다. 만약 50 킬로미터의 평가된 피로 수명의 Ｃ가 100 킬로미터로 변환되면, 그것의 C100이 더 낮은 형태 C=C100*1.26에서 사용될 수 있습니다.
리니어 가이드 장점 :
A. 고강도와 높은 로드
운영하는 B.Smooth, 저소음과 비오염
C.High 아큐르시와 위로 쉬운 설정하기
애플리케이션 :
전자 기기, 인장 시험기와 디지털 3 차원 좌표 측정계,
도구, 언론들, 공구 그라인더, 자동 가스 절단이 기계화한 정밀 장비와 다중 축 기계,
프린터, 카드 소팅 머신, 식품 곤포기와 다른 산업용 기계류 슬라이딩 성분
