> 상품 > 선형 가이드웨이 > OEM 선형 가이드웨이 슬라이드 HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65

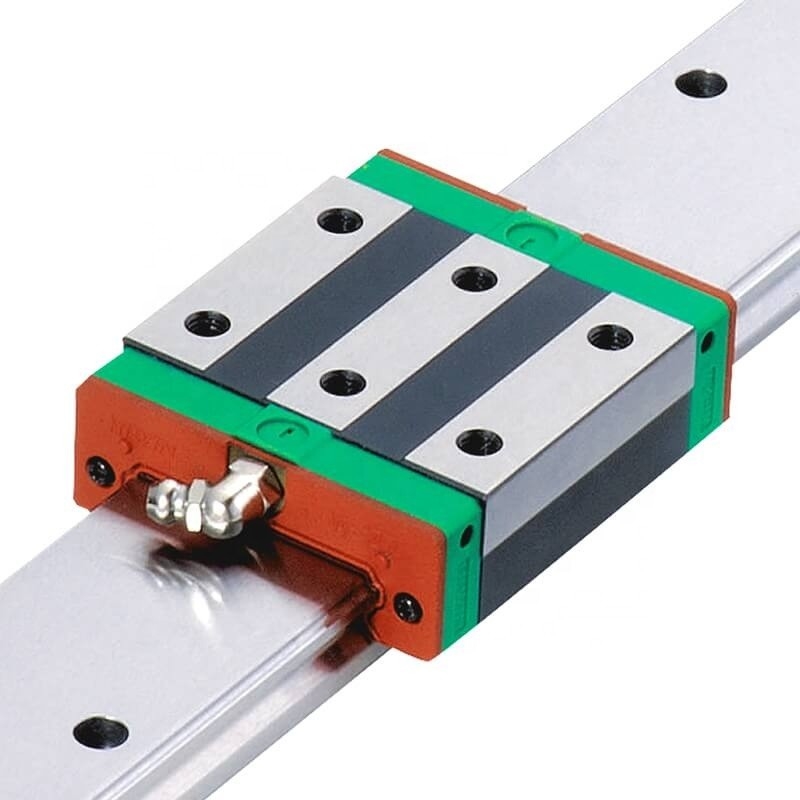

OEM 선형 가이드웨이 슬라이드 HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65

제품 세부 정보

원래 장소: 중국

브랜드 이름: SFT

모델 번호: HG15-65

지불 및 배송 조건

최소 주문 수량: 협상 가능한

가격: negotiable

포장 세부 사항: 판지, 깔판

배달 시간: 20-45일

지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램

공급 능력: 50000PCS/월

가장 좋은 가격 을 구하라
강조하다:

HG15 선형 가이드웨이 슬라이드

,

HG20 선형 가이드웨이 슬라이드

,

HG25 선형 가이드웨이 슬라이드

재료:
탄소강, 합금 강
블록 형태:
사각형(CH)
길이:
(쿠스트미즈드) 100-4000mm
시리즈:
선형 가이드웨이
색깔:
레드-그린/블랙
애플리케이션:
기계류
재료:
탄소강, 합금 강
블록 형태:
사각형(CH)
길이:
(쿠스트미즈드) 100-4000mm
시리즈:
선형 가이드웨이
색깔:
레드-그린/블랙
애플리케이션:
기계류
OEM 선형 가이드웨이 슬라이드 HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65

선인 리니어 가이드는 HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65를 미끄러지게 합니다

제품 설명

서문을 쓰세요 :선형 가이드웨이는 볼 또는 롤러와 같은 롤링부재를 이용하는 일종의 직선 운동을 허락합니다. 철도와 블록 사이의 리서큘레이팅 롤링부재를 이용하여, 선형 가이드웨이는고 정밀도 직선 운동을 달성할 수 있습니다. 전통적 하락과 비교하여, 선형 가이드웨이를 위한 마찰 계수는 1/50 일 뿐입니다. 철도와 블록 사이의 자제 효과 때문에, 선형 가이드웨이는 아래 위로 /와 왼쪽 / 올바른 방향 모두으로 업로드를 잡을 수 있습니다. 이러한 특징으로, 선형 가이드웨이는 특히 정확한 볼 스크류로 동반될 때 정확도를 이동하는 것 매우 강화할 수 있습니다.

특징

(1) 셀프-얼라이그닝 역량
디자인에 의해, 원호 홈은 45 도에 접촉선을 가집니다. HG 시리즈는 표면 요철로 인해 대부분의 장착오차를 흡수하고 롤링부재의 탄성 변형과 접촉선의 이동을 통하여 매끄러운 직선 운동을 제공할 수 있습니다. 셀프-얼라이그닝 능력, 고정밀도와 원활한 운영은 용이한 설치에 의해서 획득될 수 있습니다.
(2) 호환성
정확성 차원적 제어 때문에, HG 시리즈에 대한 치수 허용차는 합리적인 범위에 남아 있을 수 있으며, 그것이 치수 허용차를 유지하는 동안 어떠한 블록과 특정한 시리즈에서 어떠한 철도도 함께 사용될 수 있는 것을 의미합니다. 그리고 봉사자는 블록이 철도에서 제거될 때 볼이 빠지는 것을 예방하기 위해 추가됩니다.
(3) 모든 4 방향에서 고강도
4줄 설계 때문에, HG 시리즈 선형 가이드웨이는 광선 반대 광선이고 옆방향에서 똑같은 정격짐을 가지고 있습니다. 게다가, 원호 홈은 큰 허용 부하와 고강도를 허락한 공과 홈 레이스 웨이 사이에 와이드 콘택 폭을 제공합니다.

HG 시리즈 리니어 가이드

평방 유형 블록

플랜지형 블록

HGH15CA

HGL15CA

HGW15CA

HGW15CB

HGW15CC

HGH20CA

HGW20CA

HGW20CB

HGW20CC

HGH20HA

HGW20HA

HGW20HB

HGW20HC

HGH25CA

HGL25CA

HGW25CA

HGW25CB

HGW25CC

HGH25HA

HGL25HA

HGW25HA

HGW25HB

HGW25HC

HGH30CA

HGL30CA

HGW30CA

HGW30CB

HGW30CC

HGH30HA

HGL30HA

HGW30HA

HGW30HB

HGW30HC

HGH35CA

HGL35CA

HGW35CA

HGW35CB

HGW35CC

HGH35HA

HGL35HA

HGW35HA

HGW35HB

HGW35HC

HGH45CA

HGL45CA

HGW45CA

HGW45CB

HGW45CC

HGH45HA

HGL45HA

HGW45HA

HGW45HB

HGW45HC

HGH55CA

HGL55CA

HGW55CA

HGW55CB

HGW55CC

HGH55HA

HGL55HA

HGW55HA

HGW55HB

HGW55HC

HGH65CA

HGW65CA

HGW65CB

HGW65CC

HGH65HA

HGW65HA

HGW65HB

HGW65HC
