제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: KBK182222
지불 및 배송 조건
최소 주문 수량: 협상 가능한
가격: negotiable
포장 세부 사항: 판지, 깔판
배달 시간: 20-45일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/월
단수: |
단일 열 |
구멍 내경: |
17.99 - 18mm |
종류: |
바늘 |
특징: |
고속 저소음 |
정확성 평가: |
P0,P4,P6 |
밀봉 종류: |
오픈 |
단수: |
단일 열 |
구멍 내경: |
17.99 - 18mm |
종류: |
바늘 |
특징: |
고속 저소음 |
정확성 평가: |
P0,P4,P6 |
밀봉 종류: |
오픈 |

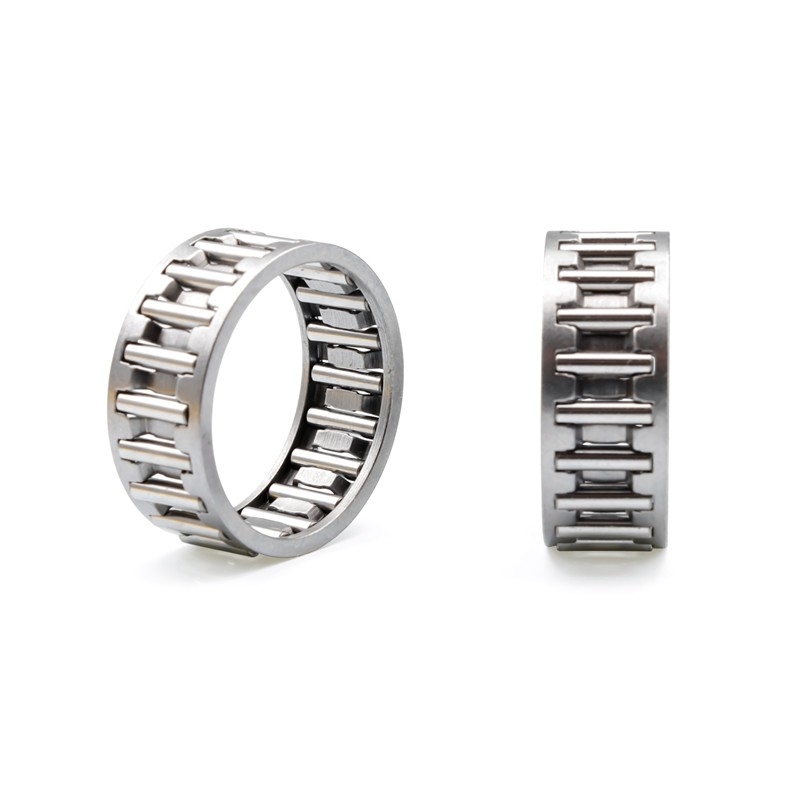

바늘 롤러 베어링 KBK18x22x22 케이지 바늘 베어링 KBK182222
실린더형 롤러 베어링과 바늘 롤러 베어링,그 지름에 비해, 롤러는 얇고 길다. 이것은 바늘 롤러라고합니다. 비록 작은 섹션을 가지고 있지만,부하의 부하 운반 능력은 여전히 높은, 얇고 긴 바늘 베어링 롤러, 그래서 방사선 구조는 다른 베어링에 비해 컴팩트합니다, 내부 지름의 크기와 부하 용량은 동일합니다.그리고 그것은 외부 지름의 최소 크기를 가지고, 특히 방사선 설비 크기가 제한된 지지 구조를 위해.
특별 참고
• HFL 시리즈는 바늘 롤러 클러치의 양쪽에 배치 된 두 개의 통합 라디얼 베어링을 가지고 있습니다. 따라서 그들은 특히 공간을 절약하는 베어링 구성에서 라디얼 힘을 지원 할 수 있습니다.
• 플라스틱 스프링 (HFL...KF) 은 일부 크기에 사용할 수 있습니다.
• 부분적으로 구부러진 바깥 고리 (HFL...R) 는 요청에 따라 제공됩니다.
• 클러치 및 베어링 조립을 할 때 특별한 도구를 제안합니다. 자세한 사항은 엔지니어에게 문의하십시오.
• 클러치와 베어링 조립이 하우징의 구멍에 압축된 후에만, 당겨진 얇은 벽형 외곽 고리는 최종 차원과 기하학적 정확성을 얻을 수 있었다.
• 전달 가능한 토크와 하우징에 의해 받아들여질 수 있는 스트레스는 하우징의 재료와 벽 두께에 따라 달라지며, 이러한 데이터는 조사를 통해 필요합니다.
• 클러치 및 베어링 집합은 -30°C에서 120°C까지 온도 범위에서 정상적으로 사용할 수 있습니다.
| 운반 명칭 | 주요 차원 | 기본 등급 부하 | 제한된 속도 | ||||
| Fw Ew Bc | Co | 분-1 | |||||
| K3x5x7TN | 3 | 5 | 7 | 1540 | 1290 | 50000 | |
| K4x7x7TN | 4 | 7 | 7 | 1740 | 1270 | 43000 | |
| K4x7x10TN | 4 | 10 | 2330 | 1840 | 43000 | ||
| K5x8x8TN | 5 | 8 | 8 | 2350 | 1920 | 39000 | |
| K6x9x10TN | 6 | 9 | 10 | 3350 | 3150 | 37000 | |
| K6x10x13TN | 6 | 10 | 13 | 3800 | 3100 | 35000 | |
| K7x10x8TN | 7 | 10 | 8 | 2850 | 2650 | 34000 | |
| K8x11x10TN | 8 | 11 | 10 | 3950 | 4100 | 32000 | |
| K8x12x10TN | 8 | 12 | 10 | 5000 | 4700 | 32000 | |
| K9x12x10TN | 9 | 12 | 10 | 4500 | 5000 | 31000 | |
| K10x13x10TN | 10 | 13 | 10 | 4750 | 5500 | 29000 | |
| K10x14x10TN | 10 | 14 | 10 | 5800 | 6000 | 29000 | |
| K10x16x12TN | 10 | 16 | 12 | 8100 | 7200 | 28000 | |
| K12x15x10TN | 12 | 15 | 10 | 4900 | 6100 | 27000 | |
| K12x16x13TN | 12 | 16 | 13 | 8000 | 9400 | 27000 | |
| K12x18x12TN | 12 | 18 | 12 | 10000 | 9900 | 26000 | |
| K14x18x15 | 14 | 18 | 15 | 10400 | 13900 | 25000 | |
| K14x20x13 | 14 | 20 | 12 | 10300 | 10600 | 24000 | |
| K15x19x10 | 15 | 19 | 10 | 7500 | 9200 | 24000 | |
| K15x21x15 | 15 | 21 | 15 | 14300 | 16400 | 24000 | |
| K16x20x10 | 16 | 20 | 10 | 7800 | 9900 | 24000 | |
| K16x22x12 | 16 | 22 | 12 | 11500 | 12500 | 23000 | |
| K17x21x10 | 17 | 21 | 10 | 8100 | 10600 | 23000 | |
| K18x22x10 | 18 | 22 | 10 | 8400 | 11300 | 24000 | |
| K18x24x12 | 18 | 24 | 12 | 11700 | 13300 | 22000 | |
| K19x23x17 | 19 | 23 | 17 | 12500 | 19200 | 22000 | |
| K20x26x12 | 20 | 26 | 12 | 13400 | 16200 | 21000 | |
| K20x28x20 | 20 | 28 | 20 | 23900 | 28500 | 20000 | |
| K21x25x13 | 21 | 25 | 13 | 10100 | 15100 | 21000 | |
| K22x26x10 | 22 | 26 | 10 | 9100 | 13400 | 20000 | |
| K24x28x13 | 24 | 28 | 13 | 11000 | 17600 | 19000 | |
| K25x29x13 | 25 | 29 | 13 | 11300 | 18400 | 18000 | |
다양한 디자인과 크기를 가지고 있습니다.NA 시리즈 / K 시리즈 / RNA 시리즈 / RNAOL 시리즈 / NUTR 시리즈 / RNAO 시리즈 / NAOL 시리즈 / NAL 시리즈 / NAVP 시리즈 / KBK 시리즈 / STO 시리즈 / F 시리즈 / HK 시리즈 / KNL 시리즈.
