제품 세부 정보
원래 장소: 중국
브랜드 이름: SFT
모델 번호: GEH15CA
지불 및 배송 조건
최소 주문 수량: 교섭할 수 있습니다
가격: negotiable
포장 세부 사항: 통, 팔레트
배달 시간: 20-45DAYS
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000PCS/Month
성능: |
저소음, 매우 매끄럽고 긴 삶 |
보증: |
1.5 년 |
길이: |
리니어 가이드를 당신의 필요에 의한 길이로 잘라주세요 |
시리즈: |
선형 가이드웨이 |
재료: |
베어링 강철, S55C |
애플리케이션: |
프린팅 기계류 /textile Machinery/3D/CNC |
성능: |
저소음, 매우 매끄럽고 긴 삶 |
보증: |
1.5 년 |
길이: |
리니어 가이드를 당신의 필요에 의한 길이로 잘라주세요 |
시리즈: |
선형 가이드웨이 |
재료: |
베어링 강철, S55C |
애플리케이션: |
프린팅 기계류 /textile Machinery/3D/CNC |

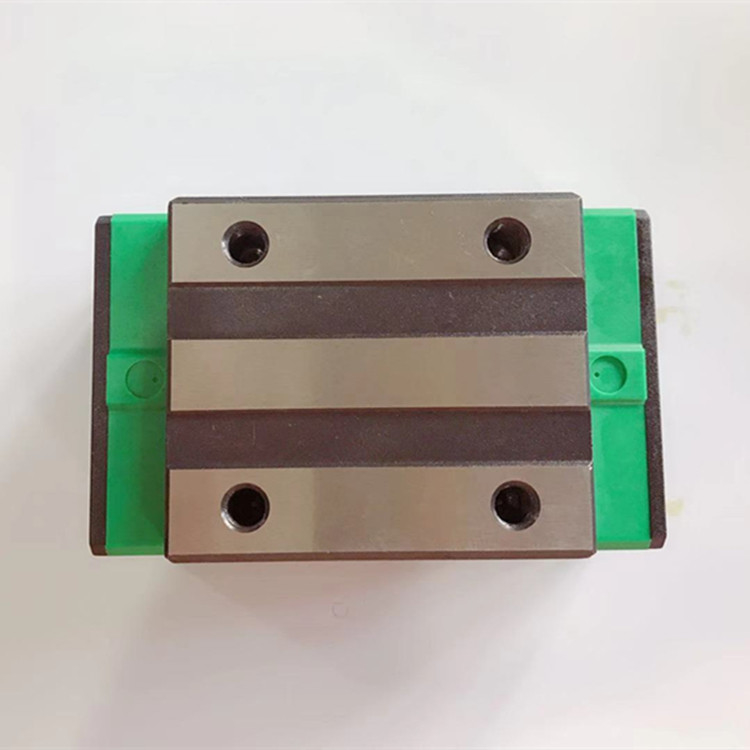

선형 운동 가이드 레일은 GEH15CA 정확성 리니어 가이드를 차단합니다
제품 설명
리니어 가이드의 특징
1 고정밀도
리니어 가이드는 오직 작은 추진력만을 부하를 이동할 필요가 있는 적은 마찰을 가지고 있습니다. 낮은 마찰은 상승 온도 효과가 낮은 채로 있도록 돕습니다. 그러므로, 마찰은 감소되고 정확도가 전통 슬라이드 시스템 보다 오랜 기간 동안 유지될 수 있습니다.
고강도 2명
리니어 가이드의 설계는 사방으로 충분한 강성 부하, 인스톨 오류를 흡수하기 위한 셀프-얼라이그닝 역량을 제공하는 사방으로 똑같은 정격짐을 특징으로 합니다. 게다가, 충분한 예하중은 강성을 증가시키기 위해 달성될 수 있고, 그것을 어떠한 약간 설치에도 적합하게 합니다.
유지를 위해 쉬운 3
전통적 슬라이드 시스템의 수준 높은 기술 폐기 과정 요구되와 비교해서, 장착 표면이 정처없이 돌아다니거나 갈림으로써 기계화될지라도 리니어 가이드는고 정밀도를 제공할 수 있습니다. 게다가, 리니어 가이드의 호환성은 설치와 미래를 위한 편익을 줍니다
유지.
4 고속도
리니어 가이드 블록, 철도와 공은 압연 시스템의 접촉선까지 적용됩니다. 낮은 마찰의 특성 때문에, 요구된 구동력은 타 시스템에 매우 그것 보다 낮습니다, 그러므로 소비 전력이 낮습니다. 상승 온도 위에서 더 효과는 고속 동작 하에 심지어 하락합니다.
애플리케이션 :
전자 기기, 인장 시험기와 디지털 3 차원 좌표 측정계,
도구, 언론들, 공구 그라인더, 자동 가스 절단이 기계화한 정밀 장비와 다중 축 기계,
프린터, 카드 소팅 머신, 식품 곤포기와 다른 산업용 기계류 슬라이딩 성분
|
모델 |
성분 사이즈(MM) | 블록 사이즈(MM) | 하락 사이즈(MM) | 철도 고정 볼트 크기 (밀리미터) |
기초적 역학 고정 부하 C(kN) |
기초적 정전기 고정 부하 C1(kN) |
밀대 정지 토크 | 중량 | |||||||||||||||||||||
| Ｈ | H1 | 엔 | Ｗ | 비 | B1 | Ｃ | L1 | Ｌ | Ｇ | Ｍ | Ｔ | T1 | H1 | W1 | H1 | Ｄ | Ｈ | Ｄ | Ｐ | Ｅ | 마 (kN.m) |
Mb (kN.m) |
Mc (kN.m) |
블록 (킬로그램) |
슬라이더 (kg.m) |
||||
| HGW 15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 5.3 | M5 | 6 | 8.9 | 4.5 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.38 | 25.31 | 0.17 | 0.15 | 0.18 | 0.18 | 1.45 |
| HGW 20CA HGW 20HA |
30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 65.2 |
77.5 92.2 |
12 | M6 | 8 | 10 | 6 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 17.75 21.18 |
37.84 48.84 |
0.38 0.48 |
0.27 0.47 |
0.30 0.39 |
0.30 0.39 |
2.21 |
| HGW 25CA HGW25HA |
36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 78.6 |
84 104.6 |
12 | M8 | 8 | 14 | 6 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M5x20 | 26.48 32.75 |
56.19 76.00 |
0.64 0.87 |
0.51 0.88 |
0.51 0.69 |
0.51 0.69 |
3.21 |
| HGW 30CA HGW 30HA |
42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 93 |
97.4 120.4 |
12 | M10 | 8.5 | 16 | 6.5 | 28 | 26 | 14 | 12 | 9 | 80 | 0 | M8x25 | 38.74 47.27 |
83.06 110.13 |
1.06 1.40 |
0.85 1.47 |
0.88 1.16 |
0.88 1.16 |
4.47 |
| HGW 35CA HGW 35HA |
48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 105.8 |
112.4 138.2 |
12 | M10 | 10.2 | 18 | 9 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 60.21 |
102.87 136.31 |
1.73 2.29 |
1.20 2.08 |
1.45 1.92 |
1.45 1.92 |
6.3 |
| HGW45CA HGW45HA |
60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 128.8 |
139.4 171.2 |
12.9 | M12 | 16 | 22 | 8.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 94.54 |
155.93 207.12 |
3.01 4.00 |
2.35 4.07 |
2.73 3.01 |
2.73 3.61 |
10.41 |
| HGW 55CA HGW 55HA |
70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 155.8 |
166.7 204.8 |
12.9 | M14 | 17.5 | 26.5 | 12 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 139.35 |
227.81 301.26 |
5.66 7.49 |
4.05 7.01 |
4.17 5.49 |
4.17 5.49 |
15.08 |
